AOK-SD40
AOK
Caracteristicas de Serie SD
Los sistemas de iluminación solar para exteriores utilizan células solares que convierten la luz solar en electricidad.La electricidad se almacena en baterías para su uso durante la noche.
Las luces solares LED de la serie SD son fáciles de instalar y prácticamente no requieren mantenimiento.Su uso no aumentará su factura de electricidad.
• SD Solar LED Street Light presenta una función de diseño todo en uno, diseño de bajo perfil, con sensor de fotocélula, sincronización, atenuación, ahorro de energía inteligente, sensor de microondas o sensor PIR opcional.
• Rango de potencia: de 20W a 120W;
• Panel solar monocristalino de un solo lado.Adecuado para regiones remotas, zonas sin suministro eléctrico;
• Batería de ciclo profundo, carga y descarga más de 2000 veces;
• Trabaja continuamente 2-3 días lluviosos en modo inteligente;
• controlador inteligente MPPT;
• Carcasa de aluminio fundido a presión, revestimiento anticorrosión;
• Diseño de fácil reemplazo de batería;
• Eficiencia lumínica ultra alta, 10 watts equivalentes a 20 watts de otros por lo menos;
• Diseños precisos de alumbrado público óptico, se adaptan a diversas condiciones sin desperdiciar luz.ULOR=0%, sin contaminación lumínica;
• Los sistemas ópticos mantienen una clasificación IP65.
Referencia de la aplicación
• Iluminación vial
• Iluminación del área
• Iluminación perimetral

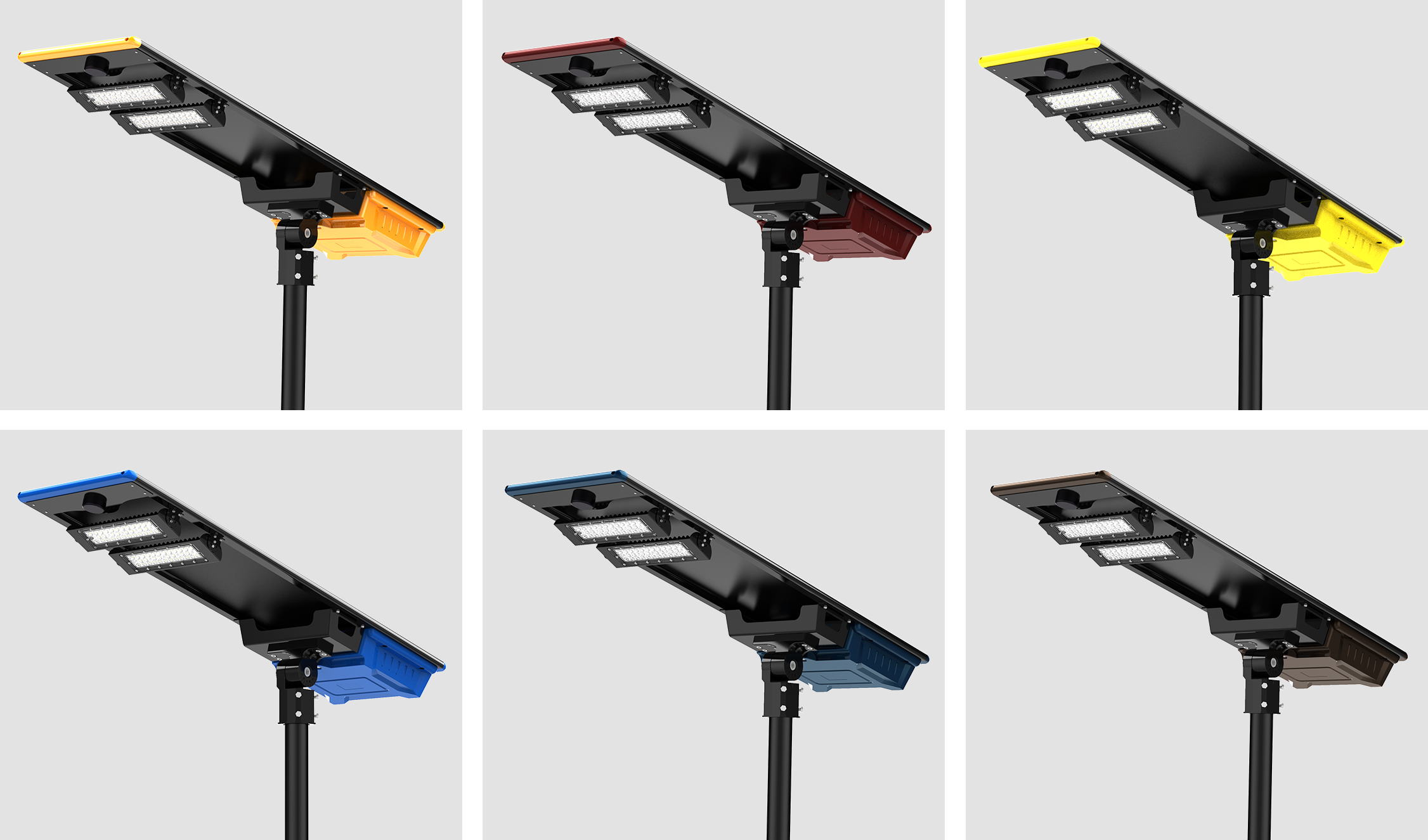

Color de carcasa personalizable
Caracteristicas de Serie SD
Los sistemas de iluminación solar para exteriores utilizan células solares que convierten la luz solar en electricidad.La electricidad se almacena en baterías para su uso durante la noche.
Las luces solares LED de la serie SD son fáciles de instalar y prácticamente no requieren mantenimiento.Su uso no aumentará su factura de electricidad.
• SD Solar LED Street Light presenta una función de diseño todo en uno, diseño de bajo perfil, con sensor de fotocélula, sincronización, atenuación, ahorro de energía inteligente, sensor de microondas o sensor PIR opcional.
• Rango de potencia: de 20W a 120W;
• Panel solar monocristalino de un solo lado.Adecuado para regiones remotas, zonas sin suministro eléctrico;
• Batería de ciclo profundo, carga y descarga más de 2000 veces;
• Trabaja continuamente 2-3 días lluviosos en modo inteligente;
• controlador inteligente MPPT;
• Carcasa de aluminio fundido a presión, revestimiento anticorrosión;
• Diseño de fácil reemplazo de batería;
• Eficiencia lumínica ultra alta, 10 watts equivalentes a 20 watts de otros por lo menos;
• Diseños precisos de alumbrado público óptico, se adaptan a diversas condiciones sin desperdiciar luz.ULOR=0%, sin contaminación lumínica;
• Los sistemas ópticos mantienen una clasificación IP65.
Referencia de la aplicación
• Iluminación vial
• Iluminación del área
• Iluminación perimetral
Color de carcasa personalizable
Datos eléctricos | |||||||||
Modelo | AOK-SD20 | AOK-SD30 | AOK-SD40 | AOK-SD50 | AOK-SD60 | AOK-SD80 | AOK-SD100 | AOK-SD120 | |
Poder | 20W | 30W | 40W | 50W | 60W | 80W | 100W | 120W | |
Opción de control | Sensor de fotocélula, Timing, dimming, ahorro de energía inteligente, sensor de microondas o sensor PIR. | ||||||||
Modo de trabajo | 2H-100%;4H-Detectado: 60%, Ninguno: 20%;6H-Detectado: 40%, Ninguno: 10% | ||||||||
Datos fotométricos | |||||||||
modelo LED | 5050=regulable, Distribución: T2/T3/T5 opcional | ||||||||
Lente | policarbonato | ||||||||
Eficacia (lm/W, Desviación estándar ±3%)@CCT=5700K, CRI>70Ra | 5050 | 210 lm/W | 210 lm/W | 200lm/W | 210 lm/W | 210 lm/W | 200lm/W | 210 lm/W | 200lm/W |
Flujo luminoso (lm, Std. Dev. ±10%)@CCT=5700K, CRI>70Ra | 5050 | 4200lm | 6300lm | 8000lm | 10500lm | 12600lm | 16000lm | 21000lm | 24000lm |
ulor | = 0%, @ Inclinación de luminaria 0° | ||||||||
CCT | 3000K, 4000K, 5000K, 5700K, 6500K | ||||||||
IRC | 70Ra/80Ra opcional | ||||||||
Ángulo de haz | 5050=ajustable, Distribución (20W-120W):T203(60°*155°)/T304(75°*160°)/T502(150°*150°) | ||||||||
Datos Mecánicos | |||||||||
SCx (EPA) Módulo fijo | Vista superior: 0,340 m² (3,65 pies²) Vista Lateral: 0.067m² (0,72 pies²) Vista Frontal: 0.052m² (0,56 pies²) | Vista superior: 0,400 m² (4,31 pies²) Vista lateral: 0.072m² (0,78 pies²) Vista Frontal: 0.052m² (0,56 pies²) | Vista superior: 0,470 m² (5,06 pies²) Vista lateral: 0.077m² (0,83 pies²) Vista Frontal: 0.052m² (0,56 pies²) | Vista superior: 0,530 m² (5,70 pies²) Vista Lateral: 0.082m² (0,88 pies²) Vista Frontal: 0.052m² (0,56 pies²) | Vista superior: 0,590 m² (6,35 pies²) Vista Lateral: 0.085m² (0,91 pies²) Vista Frontal: 0.052m² (0,56 pies²) | Vista superior: 0,690 m² (7,43 pies²) Vista lateral: 0,082 m² (0,88 pies²) Vista frontal: 0,062 m² (0,67 pies²) | Vista superior: 0,750 m² (8,07 pies²) Vista lateral: 0,084 m² (0,90 pies²) Vista frontal: 0,062 m² (0,67 pies²) | Vista superior: 0,910 m² (9,80 pies²) Vista lateral: 0,091 m² (0,98 pies²) Vista frontal: 0,062 m² (0,67 pies²) | |
Clasificación del IP | IP65, según norma EN 60529 | ||||||||
Alojamiento | Aluminio fundido a presión de alta resistencia (EN AC-46100)+PA66 | ||||||||
Tratamiento de superficies | Poliéster termoendurecible anti-UV / Imprimación epoxi de 80 micras + Poliéster termoendurecible anti-UV (para ambientes extremadamente corrosivos). | ||||||||
Pintura | Negro, Solicitud personalizada | ||||||||
Montaje | Parte superior de la publicación | ||||||||
Datos de paneles solares | |||||||||
panel fotovoltaico | Panel solar monocristalino de un solo lado | ||||||||
Voltaje del panel solar (W) | 16V 40W | 18V 50W | 18V 60W | 18V 70W | 18V 80W | 36V 100W | 36V 120W | 36V 150W | |
Voltaje de la batería (AH) | 12.8V 12AH | 12,8 V 18 AH | 12,8 V 24 AH | 12,8 V 30 AH | 12,8 V 36 AH | 25,6 V 24 AH | 25,6 V 30 AH | 25,6 V 36 AH | |
Batería de iones de litio (WH) | 153.6WH | 230.4WH | 307.2WH | 384WH | 460.8WH | 614.4WH | 768WH | 921.6WH | |
Tiempo de carga | 4,2 horas | 4,8 horas | 5.0 horas | 5.7 horas | 6.1 horas | 6.5 horas | 6,8 horas | 6.5 horas | |
Tiempo de ejecución (@potencia máxima) | 7.1 horas | 7.1 horas | 7.1 horas | 7.2 horas | 7.2 horas | 7.2 horas | 7.2 horas | 7.2 horas | |
Temperatura ambiente | -10 °C a 50 °C (14 °F a 122 °F) | ||||||||
Temperatura de almacenamiento | -20 °C a 45 °C (-4 °F a 113 °F) | ||||||||
Sistema de control | MPPT/PWM opcional | ||||||||
Máxima Autonomía | Operar 2~3 días lluviosos bajo modelo inteligente. | ||||||||
Otros | |||||||||
Esperanza de vida | L90B10 > 52000h, @Ta 25°C | ||||||||
Garantía | 3 años (Extensión de garantía hasta 5 años bajo pedido) | ||||||||
Certificación | CE/FCC/RoHs, para otros certificados por favor solicite | ||||||||
Tamaño del producto | 750*366*106mm | 910*366*106mm | 1080*366*106mm | 1210*366*106mm | 1345*366*106mm | 1060*550*110mm | 1145*550*110mm | 1390*550*110mm | |
Peso neto | 10kg | 12kg | 14kg | 16 kg | 18 kg | 20kg | 22kg | 24kg | |
Tamaño del cartón | 1025*440*195mm | 1225*440*195mm | 1195*440*195mm | 1325*440*195mm | 1460*440*195mm | 1180*630*195mm | 1260*630*195mm | 1510*630*195mm | |
Peso bruto | 12kg | 14kg | 16 kg | 18 kg | 20kg | 22kg | 24kg | 26kg | |
Recomendar altura de instalación | 3-5m | 4-7m | 5-7m | 5-7m | 6-8m | 7-9m | 8-10m | 8-12m | |
Campo de aplicación | Calle urbana y rural |

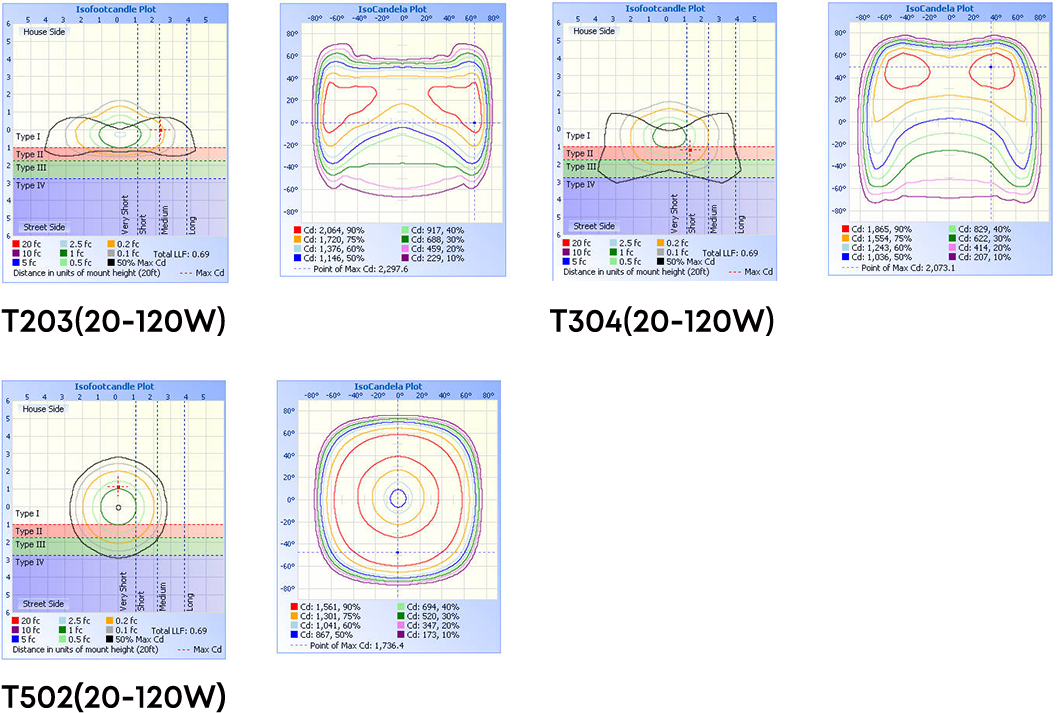

Diagrama de iluminancia
L
Modelo LED: 5050 (ajustable)
Datos eléctricos | |||||||||
Modelo | AOK-SD20 | AOK-SD30 | AOK-SD40 | AOK-SD50 | AOK-SD60 | AOK-SD80 | AOK-SD100 | AOK-SD120 | |
Poder | 20W | 30W | 40W | 50W | 60W | 80W | 100W | 120W | |
Opción de control | Sensor de fotocélula, Timing, dimming, ahorro de energía inteligente, sensor de microondas o sensor PIR. | ||||||||
Modo de trabajo | 2H-100%;4H-Detectado: 60%, Ninguno: 20%;6H-Detectado: 40%, Ninguno: 10% | ||||||||
Datos fotométricos | |||||||||
modelo LED | 5050=regulable, Distribución: T2/T3/T5 opcional | ||||||||
Lente | policarbonato | ||||||||
Eficacia (lm/W, Desviación estándar ±3%)@CCT=5700K, CRI>70Ra | 5050 | 210 lm/W | 210 lm/W | 200lm/W | 210 lm/W | 210 lm/W | 200lm/W | 210 lm/W | 200lm/W |
Flujo luminoso (lm, Std. Dev. ±10%)@CCT=5700K, CRI>70Ra | 5050 | 4200lm | 6300lm | 8000lm | 10500lm | 12600lm | 16000lm | 21000lm | 24000lm |
ulor | = 0%, @ Inclinación de luminaria 0° | ||||||||
CCT | 3000K, 4000K, 5000K, 5700K, 6500K | ||||||||
IRC | 70Ra/80Ra opcional | ||||||||
Ángulo de haz | 5050=ajustable, Distribución (20W-120W):T203(60°*155°)/T304(75°*160°)/T502(150°*150°) | ||||||||
Datos Mecánicos | |||||||||
SCx (EPA) Módulo fijo | Vista superior: 0,340 m² (3,65 pies²) Vista Lateral: 0.067m² (0,72 pies²) Vista Frontal: 0.052m² (0,56 pies²) | Vista superior: 0,400 m² (4,31 pies²) Vista lateral: 0.072m² (0,78 pies²) Vista Frontal: 0.052m² (0,56 pies²) | Vista superior: 0,470 m² (5,06 pies²) Vista lateral: 0.077m² (0,83 pies²) Vista Frontal: 0.052m² (0,56 pies²) | Vista superior: 0,530 m² (5,70 pies²) Vista Lateral: 0.082m² (0,88 pies²) Vista Frontal: 0.052m² (0,56 pies²) | Vista superior: 0,590 m² (6,35 pies²) Vista Lateral: 0.085m² (0,91 pies²) Vista Frontal: 0.052m² (0,56 pies²) | Vista superior: 0,690 m² (7,43 pies²) Vista lateral: 0,082 m² (0,88 pies²) Vista frontal: 0,062 m² (0,67 pies²) | Vista superior: 0,750 m² (8,07 pies²) Vista lateral: 0,084 m² (0,90 pies²) Vista frontal: 0,062 m² (0,67 pies²) | Vista superior: 0,910 m² (9,80 pies²) Vista lateral: 0,091 m² (0,98 pies²) Vista frontal: 0,062 m² (0,67 pies²) | |
Clasificación del IP | IP65, según norma EN 60529 | ||||||||
Alojamiento | Aluminio fundido a presión de alta resistencia (EN AC-46100)+PA66 | ||||||||
Tratamiento de superficies | Poliéster termoendurecible anti-UV / Imprimación epoxi de 80 micras + Poliéster termoendurecible anti-UV (para ambientes extremadamente corrosivos). | ||||||||
Pintura | Negro, Solicitud personalizada | ||||||||
Montaje | Parte superior de la publicación | ||||||||
Datos de paneles solares | |||||||||
panel fotovoltaico | Panel solar monocristalino de un solo lado | ||||||||
Voltaje del panel solar (W) | 16V 40W | 18V 50W | 18V 60W | 18V 70W | 18V 80W | 36V 100W | 36V 120W | 36V 150W | |
Voltaje de la batería (AH) | 12.8V 12AH | 12,8 V 18 AH | 12,8 V 24 AH | 12,8 V 30 AH | 12,8 V 36 AH | 25,6 V 24 AH | 25,6 V 30 AH | 25,6 V 36 AH | |
Batería de iones de litio (WH) | 153.6WH | 230.4WH | 307.2WH | 384WH | 460.8WH | 614.4WH | 768WH | 921.6WH | |
Tiempo de carga | 4,2 horas | 4,8 horas | 5.0 horas | 5.7 horas | 6.1 horas | 6.5 horas | 6,8 horas | 6.5 horas | |
Tiempo de ejecución (@potencia máxima) | 7.1 horas | 7.1 horas | 7.1 horas | 7.2 horas | 7.2 horas | 7.2 horas | 7.2 horas | 7.2 horas | |
Temperatura ambiente | -10 °C a 50 °C (14 °F a 122 °F) | ||||||||
Temperatura de almacenamiento | -20 °C a 45 °C (-4 °F a 113 °F) | ||||||||
Sistema de control | MPPT/PWM opcional | ||||||||
Máxima Autonomía | Operar 2~3 días lluviosos bajo modelo inteligente. | ||||||||
Otros | |||||||||
Esperanza de vida | L90B10 > 52000h, @Ta 25°C | ||||||||
Garantía | 3 años (Extensión de garantía hasta 5 años bajo pedido) | ||||||||
Certificación | CE/FCC/RoHs, para otros certificados por favor solicite | ||||||||
Tamaño del producto | 750*366*106mm | 910*366*106mm | 1080*366*106mm | 1210*366*106mm | 1345*366*106mm | 1060*550*110mm | 1145*550*110mm | 1390*550*110mm | |
Peso neto | 10kg | 12kg | 14kg | 16 kg | 18 kg | 20kg | 22kg | 24kg | |
Tamaño del cartón | 1025*440*195mm | 1225*440*195mm | 1195*440*195mm | 1325*440*195mm | 1460*440*195mm | 1180*630*195mm | 1260*630*195mm | 1510*630*195mm | |
Peso bruto | 12kg | 14kg | 16 kg | 18 kg | 20kg | 22kg | 24kg | 26kg | |
Recomendar altura de instalación | 3-5m | 4-7m | 5-7m | 5-7m | 6-8m | 7-9m | 8-10m | 8-12m | |
Campo de aplicación | Calle urbana y rural |
Diagrama de iluminancia
L
Modelo LED: 5050 (ajustable)
