AOK-PTA50
AOK

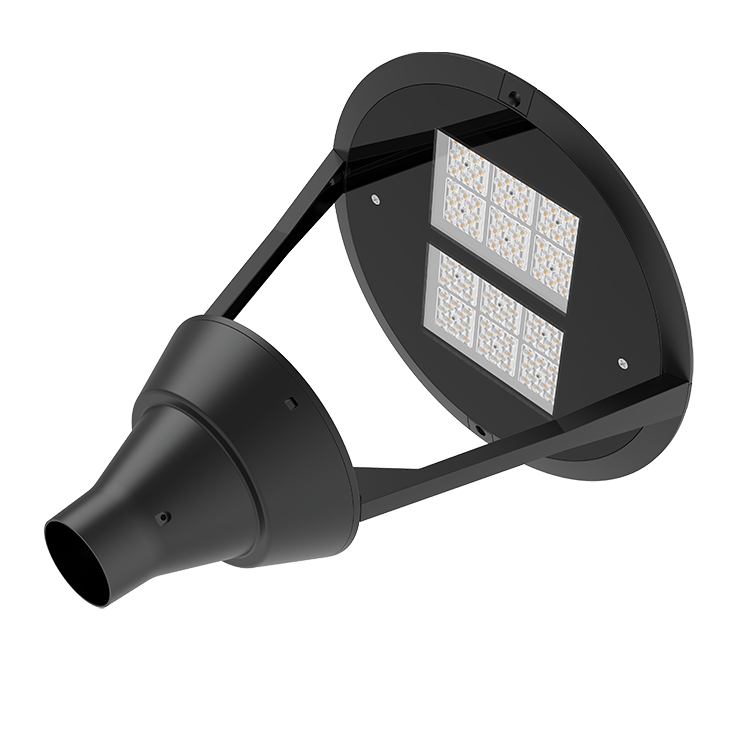

Caracteristicas de Serie PTA
La serie PTA está diseñada para proporcionar iluminación ambiental y residencial.Su diseño elegante y armonioso lo convierte no solo en un farol, sino también en una obra de arte.
• Robusta carcasa de aluminio fundido a presión.
• Acabado de pintura en polvo de poliéster estabilizado contra los rayos UV para mayor durabilidad y resistencia a la corrosión.
• Múltiples opciones de montaje: poste superior I&II, entrada deslizante e instalación suspendida por cable disponibles.
• Con Tapa de Vidrio Templado para proteger la óptica.
• Flujo luminoso uniforme y bajo deslumbramiento.
• Clasificación IP66, IK09.
• Compatible con los estándares DALI, Zhaga / Nema, sensor de detección de presencia.
• 1-10 V/PMW/atenuación con temporizador, 3 modos de temporizador, atenuación hasta apagado con alimentación en espera <= 0,5 W.
• Grado de vibración 3G
Diseño fabuloso
• Diseño de carcasa de aluminio fundido a presión.
• Sin herrajes visibles que mejoren la estética.
• Diseño elegante y de bajo perfil con una atractiva forma redonda.
• La gestión térmica dinámica protege los componentes eléctricos cuando se superan los límites de temperatura.
Caracteristicas de Serie PTA
La serie PTA está diseñada para proporcionar iluminación ambiental y residencial.Su diseño elegante y armonioso lo convierte no solo en un farol, sino también en una obra de arte.
• Robusta carcasa de aluminio fundido a presión.
• Acabado de pintura en polvo de poliéster estabilizado contra los rayos UV para mayor durabilidad y resistencia a la corrosión.
• Múltiples opciones de montaje: poste superior I&II, entrada deslizante e instalación suspendida por cable disponibles.
• Con Tapa de Vidrio Templado para proteger la óptica.
• Flujo luminoso uniforme y bajo deslumbramiento.
• Clasificación IP66, IK09.
• Compatible con los estándares DALI, Zhaga / Nema, sensor de detección de presencia.
• 1-10 V/PMW/atenuación con temporizador, 3 modos de temporizador, atenuación hasta apagado con alimentación en espera <= 0,5 W.
• Grado de vibración 3G
Diseño fabuloso
• Diseño de carcasa de aluminio fundido a presión.
• Sin herrajes visibles que mejoren la estética.
• Diseño elegante y de bajo perfil con una atractiva forma redonda.
• La gestión térmica dinámica protege los componentes eléctricos cuando se superan los límites de temperatura.
Diagrama de iluminancia
Datos eléctricos | |||||
Detalles | AOK-PTA25 | AOK-PTA50 | AOK-PTA75 | AOK-PTA120 | AOK-PTA150 |
Poder | 25W | 50W | 75W | 120W | 150W |
Voltaje de entrada CA | 100-277 V CA, 50/60 Hz | ||||
THD | ≤10% | ||||
FP | > 0,98 | ||||
Eficiencia de conversión AC/DC | 86,0% | 90,0% | 90,0% | 91,0% | 92,0% |
Conductor | Philips / Osram / Tridonic / Inventronics /Sosen Clase 1, UE/ Clase 2, UE | ||||
Temperatura ambiente | -40°C a 50°C | ||||
opción de control | DALI, 1-10V/ PWM / regulación por temporizador, Nema, Zhaga, sensor de detección de presencia.Dim-to-Off con alimentación en espera <= 0,5 W. | ||||
EMC | Según EN 55015 / EN 61000-3-2 / EN 61000-4-5/ EN 61547 | ||||
Protección LED | Corte del circuito Ph/N con fusible.(Opcional) | ||||
Protección contra sobretensiones | 10kV / 20kV opcional, 10KA | ||||
Potencia aparente y potencia activa | 25,6W/25W | 51,5 W/50 W | 76W/75W | 122,4 W/120 W | 151,5 W/150 W |
Corriente de irrupción | 26A | 54A | 54A | 77A | 77A |
Datos fotométricos | |||||
Eficacia (lm/W, desviación estándar ±3 %) @CCT=3000K, IRC>80Ra | 150 lm/W | 150 lm/W | 150 lm/W | 150 lm/W | 150 lm/W |
Flujo luminoso (lm, Std. Dev. ±3%)@CCT=3000K, CRI>80Ra | 3750lm | 7500lm | 11250lm | 18000lm | 22500lm |
ulor | = 0%, @ Inclinación de luminaria 0° | ||||
CCT | 2700K, 3000K, 4000K, 5000K, 5700K, 6500K | ||||
IRC | 70Ra, 80Ra, 90Ra opcional | ||||
Ángulo de haz | Tipo 4 (83° x 142°) / Tipo 5 (143° x 146°) | ||||
Fabricante de LED | LUMILEDAS | ||||
modelo LED | Lumileds3030 | ||||
Corriente de trabajo de un solo LED | 28mA | 58mA | 85mA | 98mA | 122mA |
Lente | Policarbonato (Mejor resistencia al impacto que el vidrio) | ||||
Tolerancia a la temperatura de color: elipses de MacAdam (SDCM) | ≤3 SDCM | ||||
Datos Mecánicos | |||||
PI/IK | IP66 / IK09, según norma EN 60529 y EN 62262 | ||||
resistencia de vibracion | 3G, conforme a la norma IEC 68-2-6. | ||||
SCx | Para actualizarse | ||||
Materiales | Carcasa de aluminio fundido a presión de alta resistencia (EN AC-46100) | ||||
Proteccion | Vidrio templado, 5 mm de espesor | ||||
Pintura | RAL 9006 Gris plata / RAL 9005 Negro / Otros colores bajo pedido | ||||
Tratamiento de superficies | Poliéster termoendurecible anti-UV / Imprimación epoxi de 80 micras + Poliéster termoendurecible anti-UV (para ambientes extremadamente corrosivos). | ||||
Cable | Precableado con cable de 30 cm (Otras longitudes bajo pedido) | ||||
Montaje | Poste Top I, Top Fijo - Ø 60/76 mm | ||||
Dimensión | 415,98 mm x 542,00 mm | ||||
Otros | |||||
Vida útil @Tq 25°C | L90 - 100 000h, El flujo luminoso del LED se reduce en un 10% (L90) de su valor inicial a las 100000 horas | ||||
Garantía | 5 años (Ampliación hasta 10 años bajo petición) | ||||
Certificación | IECEE CB, CE, RoHS, ENEC (La empresa cuenta con las certificaciones ISO 9001 e ISO 14001). | ||||
Altura de instalación recomendada | 3-6 metros | 3-6 metros | 3-6 metros | 4-9 metros | 4-9 metros |
Campo de aplicación | Calle urbana, Jardín, Plaza pública, Campo de golf, Camino de tranvía |
