AOK-ILA130
AOK
Caracteristicas de Serie ILA
• Rango de potencia: de 20W a 150W.Clase I/ Clase II
• Eficiencia del sistema 130 lm/W, 160 lm/W opcional, alta salida de lúmenes, patrón de luz preciso que garantiza un mayor ahorro de energía.
• La lente de policarbonato Mitsubishi de grado óptico superior ofrece una alta eficiencia óptica y tiene una resistencia superior al deterioro relacionado con la edad o amenazas ambientales como el calor, el frío, la luz solar o la humedad.
• Los sistemas de microlentes producen distribuciones IESNA Tipo II, Tipo III, Tipo IV, Tipo V.
• La excelente uniformidad y el bajo deslumbramiento brindan el máximo confort y respeto al medio ambiente.
• Los sistemas ópticos mantienen una clasificación IP66.Con cubierta de vidrio templado.
• Disponible en 2700K, 3000K, 4000K, 5000K, 5700K, 6500K CCT.
• ULOR =0%, sin contaminación lumínica.
• CRI de 70 Ra, 80 Ra y 90 Ra opcional.
• Acabado poliéster termoendurecido anti-UV.El diseño resistente a la intemperie y las clasificaciones de vibración 3G garantizan la durabilidad incluso en entornos hostiles.
Diseño Fotométrico
• La lente de policarbonato Mitsubishi de grado óptico superior ofrece una alta eficiencia óptica y tiene una resistencia superior al deterioro relacionado con la edad o amenazas ambientales como el calor, el frío, la luz solar o la humedad.
• El flujo se dirige con precisión hacia el área a iluminar gracias al alto rendimiento del sistema óptico.
• Posibilidad de gestión de la iluminación (control, bajada automática de intensidad, etc.).
• La excelente uniformidad y el bajo deslumbramiento brindan el máximo confort y respeto al medio ambiente.
Referencia de la aplicación
• Iluminación vial
• Iluminación del área
• Iluminación perimetral
Opciones de montaje y control
Caracteristicas de Serie ILA
• Rango de potencia: de 20W a 150W.Clase I/ Clase II
• Eficiencia del sistema 130 lm/W, 160 lm/W opcional, alta salida de lúmenes, patrón de luz preciso que garantiza un mayor ahorro de energía.
• La lente de policarbonato Mitsubishi de grado óptico superior ofrece una alta eficiencia óptica y tiene una resistencia superior al deterioro relacionado con la edad o amenazas ambientales como el calor, el frío, la luz solar o la humedad.
• Los sistemas de microlentes producen distribuciones IESNA Tipo II, Tipo III, Tipo IV, Tipo V.
• La excelente uniformidad y el bajo deslumbramiento brindan el máximo confort y respeto al medio ambiente.
• Los sistemas ópticos mantienen una clasificación IP66.Con cubierta de vidrio templado.
• Disponible en 2700K, 3000K, 4000K, 5000K, 5700K, 6500K CCT.
• ULOR =0%, sin contaminación lumínica.
• CRI de 70 Ra, 80 Ra y 90 Ra opcional.
• Acabado poliéster termoendurecido anti-UV.El diseño resistente a la intemperie y las clasificaciones de vibración 3G garantizan la durabilidad incluso en entornos hostiles.
Diseño Fotométrico
• La lente de policarbonato Mitsubishi de grado óptico superior ofrece una alta eficiencia óptica y tiene una resistencia superior al deterioro relacionado con la edad o amenazas ambientales como el calor, el frío, la luz solar o la humedad.
• El flujo se dirige con precisión hacia el área a iluminar gracias al alto rendimiento del sistema óptico.
• Posibilidad de gestión de la iluminación (control, bajada automática de intensidad, etc.).
• La excelente uniformidad y el bajo deslumbramiento brindan el máximo confort y respeto al medio ambiente.
Referencia de la aplicación
• Iluminación vial
• Iluminación del área
• Iluminación perimetral
Opciones de montaje y control
Diagrama de iluminancia
especificaciones electricas | |||||||||
Modelo | AOK-ILA70 | AOK-ILA80 | AOK-ILA90 | AOK-ILA100 | AOK-ILA120 | AOK-ILA130 | AOK-ILA140 | AOK-ILA150 | |
Potencia (W) | 70W | 80W | 90W | 100W | 120W | 130W | 140W | 150W | |
Voltaje de entrada | 100-277 Vca, 50/60 Hz | 100-277 Vca, 50/60 Hz | |||||||
THD (220 V CA) | ≤10% | ≤10% | |||||||
FP(120Vac) | ≥0.99 | ≥0.99 | ≥0.99 | ≥0.99 | ≥0.99 | ≥0.99 | ≥0.99 | ≥0.99 | |
marca del conductor | Inventronics/Sosen | Inventronics/Sosen | |||||||
Temperatura ambiente | -40 °C a 50 °C (-40 °F a 122 °F) | -40 °C a 55 °C (-40 °F a 122 °F) | |||||||
Opción de control | Control de sensor de luz diurna, atenuación de 1 a 10 V, atenuación para apagar con energía en espera <= 0.5W.Protección de corte automático. | Control de sensor de luz diurna, atenuación de 1 a 10 V, atenuación para apagar con energía en espera <= 0.5W.Protección de corte automático. | |||||||
Protección contra sobretensiones | 10kV / 20kV opcional | 10kV / 20kV opcional | |||||||
Especificaciones fotométricas | |||||||||
Eficacia (lm/W) (IRC 70Ra, 4000K) (Desv estándar ±3%) | T2 | 160 lm/W | 160 lm/W | 160 lm/W | 160 lm/W | 160 lm/W | 160 lm/W | 160 lm/W | 160 lm/W |
T3 | 160 lm/W | 160 lm/W | 160 lm/W | 160 lm/W | 160 lm/W | 160 lm/W | 160 lm/W | 160 lm/W | |
T4 | 160 lm/W | 160 lm/W | 160 lm/W | 160 lm/W | 160 lm/W | 160 lm/W | 160 lm/W | 160 lm/W | |
Flujo luminoso (lm) (IRC 70Ra, 4000K) (Desv estándar ±3%) | T2 | 11200lm | 12800lm | 14400lm | 16000lm | 19200lm | 20800lm | 22400lm | 24000lm |
T3 | 11200lm | 12800lm | 14400lm | 16000lm | 19200lm | 20800lm | 22400lm | 24000lm | |
T4 | 11200lm | 12800lm | 14400lm | 16000lm | 19200lm | 20800lm | 22400lm | 24000lm | |
ulor | = 0%, @ Inclinación de luminaria 0° | = 0%, @ Inclinación de luminaria 0° | |||||||
CCT | 2700K, 3000K, 4000K, 5000K, 5700K, 6500K | 2700K, 3000K, 4000K, 5000K, 5700K, 6500K | |||||||
IRC | 70Ra, 80Ra, 90Ra | 70Ra, 80Ra, 90Ra | |||||||
Ángulo de haz | Tipo II/Tipo III/Tipo IV | Tipo II/Tipo III/Tipo IV | |||||||
Especificaciones mecánicas | |||||||||
PI/IK | Los sistemas ópticos mantienen una clasificación IP66, IK09 | Los sistemas ópticos mantienen una clasificación IP66, IK09 | |||||||
resistencia de vibracion | Clasificación 3G, conforme a la norma IEC 68-2-6. | Clasificación 3G, conforme a la norma IEC 68-2-6. | |||||||
SCx (EPA) | Superior: 0,103 m², Lateral: 0,031 m² | Superior: 0,119 m², Lateral: 0,034 m² | |||||||
Materiales | Aluminio fundido a presión de alta resistencia (ADC12) | Aluminio fundido a presión de alta resistencia (ADC12) | |||||||
Tratamiento de superficies | Poliéster termoendurecible anti-UV / Imprimación epoxi de 80 micras + Poliéster termoendurecible anti-UV (para ambientes extremadamente corrosivos). | Poliéster termoendurecible anti-UV / Imprimación epoxi de 80 micras + Poliéster termoendurecible anti-UV (para ambientes extremadamente corrosivos). | |||||||
Pintura | RAL 9005 Negro, RAL 9006 Plata, RAL 7037 gris | ||||||||
Cable | Precableado con cable de 50 cm (Otras longitudes bajo pedido) | Precableado con cable de 50 cm (Otras longitudes bajo pedido) | |||||||

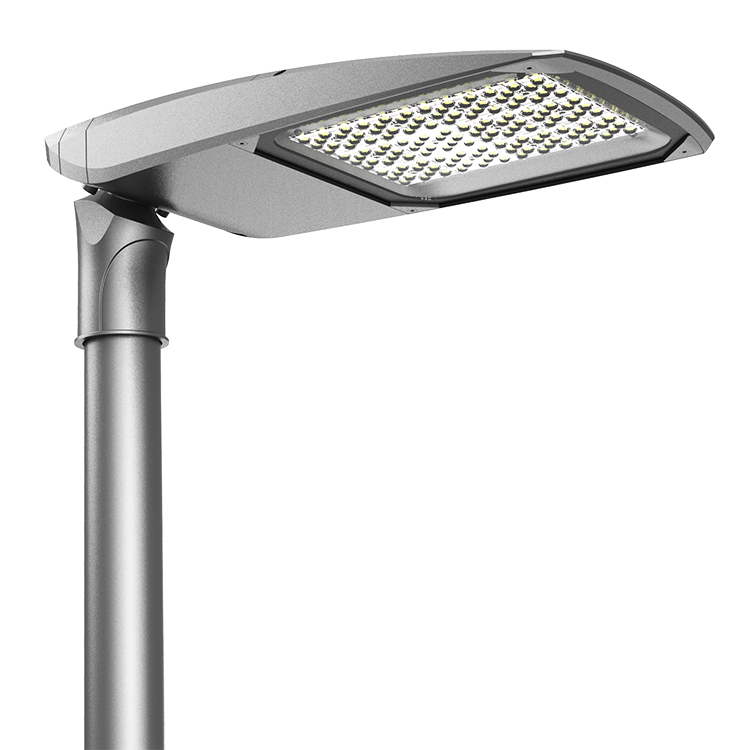

Montaje | Poste superior/entrada lateral | Poste superior/entrada lateral | |||||||
CONDUJO | |||||||||
Fabricante de LED | LUMILEDS, Seúl | LUMILEDS, Seúl | |||||||
modelo LED | 3030 | 3030 | |||||||
Corriente de trabajo de un solo LED | T2 | 97mA | 110mA | 125mA | 140mA | 130mA | 140mA | 150mA | 160mA |
T3 | 97mA | 110mA | 125mA | 140mA | 130mA | 140mA | 150mA | 160mA | |
T4 | 97mA | 110mA | 125mA | 140mA | 130mA | 140mA | 150mA | 160mA | |
Lente | Policarbonato, con cubierta de vidrio templado | Policarbonato, con cubierta de vidrio templado | |||||||
Otros | |||||||||
Esperanza de vida | L90B10 > 52000h, @Ta 25°C | L90B10 > 52000h, @Ta 25°C | |||||||
Garantía | 5 años (Extensión de garantía hasta 10 años bajo pedido) | 5 años (Extensión de garantía hasta 10 años bajo pedido) | |||||||
Certificación | CE,ENEC (La empresa cuenta con las certificaciones ISO 9001 e ISO 14001). | CE,ENEC (La empresa cuenta con las certificaciones ISO 9001 e ISO 14001). | |||||||
Tamaño del producto | 22,32*8,98*3,46 pulgadas/567*228*88mm | 24,29*9,41*3,5 pulgadas/617*239*89mm | |||||||
Peso neto | 4KG | 4,9 kg | |||||||
Tamaño del cartón | 24,41*10,91*6,1 pulgadas/620*277*155mm | 26,38*11,3*6,1 pulgadas/670*287*155mm | |||||||
Peso bruto | 5,2 kg | 6,2 kg | |||||||
Recomendar altura de instalación | General 4-12m, según los requisitos reales del proyecto | ||||||||
Campo de aplicación | Calle urbana y rural |
Diagrama de iluminancia
especificaciones electricas | |||||||||
Modelo | AOK-ILA70 | AOK-ILA80 | AOK-ILA90 | AOK-ILA100 | AOK-ILA120 | AOK-ILA130 | AOK-ILA140 | AOK-ILA150 | |
Potencia (W) | 70W | 80W | 90W | 100W | 120W | 130W | 140W | 150W | |
Voltaje de entrada | 100-277 Vca, 50/60 Hz | 100-277 Vca, 50/60 Hz | |||||||
THD (220 V CA) | ≤10% | ≤10% | |||||||
FP(120Vac) | ≥0.99 | ≥0.99 | ≥0.99 | ≥0.99 | ≥0.99 | ≥0.99 | ≥0.99 | ≥0.99 | |
marca del conductor | Inventronics/Sosen | Inventronics/Sosen | |||||||
Temperatura ambiente | -40 °C a 50 °C (-40 °F a 122 °F) | -40 °C a 55 °C (-40 °F a 122 °F) | |||||||
Opción de control | Control de sensor de luz diurna, atenuación de 1 a 10 V, atenuación para apagar con energía en espera <= 0.5W.Protección de corte automático. | Control de sensor de luz diurna, atenuación de 1 a 10 V, atenuación para apagar con energía en espera <= 0.5W.Protección de corte automático. | |||||||
Protección contra sobretensiones | 10kV / 20kV opcional | 10kV / 20kV opcional | |||||||
Especificaciones fotométricas | |||||||||
Eficacia (lm/W) (IRC 70Ra, 4000K) (Desv estándar ±3%) | T2 | 160 lm/W | 160 lm/W | 160 lm/W | 160 lm/W | 160 lm/W | 160 lm/W | 160 lm/W | 160 lm/W |
T3 | 160 lm/W | 160 lm/W | 160 lm/W | 160 lm/W | 160 lm/W | 160 lm/W | 160 lm/W | 160 lm/W | |
T4 | 160 lm/W | 160 lm/W | 160 lm/W | 160 lm/W | 160 lm/W | 160 lm/W | 160 lm/W | 160 lm/W | |
Flujo luminoso (lm) (IRC 70Ra, 4000K) (Desv estándar ±3%) | T2 | 11200lm | 12800lm | 14400lm | 16000lm | 19200lm | 20800lm | 22400lm | 24000lm |
T3 | 11200lm | 12800lm | 14400lm | 16000lm | 19200lm | 20800lm | 22400lm | 24000lm | |
T4 | 11200lm | 12800lm | 14400lm | 16000lm | 19200lm | 20800lm | 22400lm | 24000lm | |
ulor | = 0%, @ Inclinación de luminaria 0° | = 0%, @ Inclinación de luminaria 0° | |||||||
CCT | 2700K, 3000K, 4000K, 5000K, 5700K, 6500K | 2700K, 3000K, 4000K, 5000K, 5700K, 6500K | |||||||
IRC | 70Ra, 80Ra, 90Ra | 70Ra, 80Ra, 90Ra | |||||||
Ángulo de haz | Tipo II/Tipo III/Tipo IV | Tipo II/Tipo III/Tipo IV | |||||||
Especificaciones mecánicas | |||||||||
PI/IK | Los sistemas ópticos mantienen una clasificación IP66, IK09 | Los sistemas ópticos mantienen una clasificación IP66, IK09 | |||||||
resistencia de vibracion | Clasificación 3G, conforme a la norma IEC 68-2-6. | Clasificación 3G, conforme a la norma IEC 68-2-6. | |||||||
SCx (EPA) | Superior: 0,103 m², Lateral: 0,031 m² | Superior: 0,119 m², Lateral: 0,034 m² | |||||||
Materiales | Aluminio fundido a presión de alta resistencia (ADC12) | Aluminio fundido a presión de alta resistencia (ADC12) | |||||||
Tratamiento de superficies | Poliéster termoendurecible anti-UV / Imprimación epoxi de 80 micras + Poliéster termoendurecible anti-UV (para ambientes extremadamente corrosivos). | Poliéster termoendurecible anti-UV / Imprimación epoxi de 80 micras + Poliéster termoendurecible anti-UV (para ambientes extremadamente corrosivos). | |||||||
Pintura | RAL 9005 Negro, RAL 9006 Plata, RAL 7037 gris | ||||||||
Cable | Precableado con cable de 50 cm (Otras longitudes bajo pedido) | Precableado con cable de 50 cm (Otras longitudes bajo pedido) | |||||||
Montaje | Poste superior/entrada lateral | Poste superior/entrada lateral | |||||||
CONDUJO | |||||||||
Fabricante de LED | LUMILEDS, Seúl | LUMILEDS, Seúl | |||||||
modelo LED | 3030 | 3030 | |||||||
Corriente de trabajo de un solo LED | T2 | 97mA | 110mA | 125mA | 140mA | 130mA | 140mA | 150mA | 160mA |
T3 | 97mA | 110mA | 125mA | 140mA | 130mA | 140mA | 150mA | 160mA | |
T4 | 97mA | 110mA | 125mA | 140mA | 130mA | 140mA | 150mA | 160mA | |
Lente | Policarbonato, con cubierta de vidrio templado | Policarbonato, con cubierta de vidrio templado | |||||||
Otros | |||||||||
Esperanza de vida | L90B10 > 52000h, @Ta 25°C | L90B10 > 52000h, @Ta 25°C | |||||||
Garantía | 5 años (Extensión de garantía hasta 10 años bajo pedido) | 5 años (Extensión de garantía hasta 10 años bajo pedido) | |||||||
Certificación | CE,ENEC (La empresa cuenta con las certificaciones ISO 9001 e ISO 14001). | CE,ENEC (La empresa cuenta con las certificaciones ISO 9001 e ISO 14001). | |||||||
Tamaño del producto | 22,32*8,98*3,46 pulgadas/567*228*88mm | 24,29*9,41*3,5 pulgadas/617*239*89mm | |||||||
Peso neto | 4KG | 4,9 kg | |||||||
Tamaño del cartón | 24,41*10,91*6,1 pulgadas/620*277*155mm | 26,38*11,3*6,1 pulgadas/670*287*155mm | |||||||
Peso bruto | 5,2 kg | 6,2 kg | |||||||
Recomendar altura de instalación | General 4-12m, según los requisitos reales del proyecto | ||||||||
Campo de aplicación | Calle urbana y rural |
