AOK-60WiK

DESCRIPCIÓN DEL PRODUCTO

La farola LED serie IK está diseñada para calles europeas.Cuenta con lentes individuales de ingeniería de precisión hechos de policarbonato Mitsubishi de grado óptico para una máxima intensidad de luz.Los sistemas de microlentes producen distribuciones IESNA Tipo II, Tipo III, Tipo IV.La luminaria produce 0 % de lúmenes totales por encima de 90 ° (clasificación de errores, U = 0).

Con cubierta de vidrio templado, puerta extraíble con bisagras de entrada sin herramientas para facilitar el mantenimiento.Desconexión eléctrica automática: disyuntor incorporado, bandeja de equipo eléctrico sin herramientas.Carcasa y puerta de aluminio fundido a presión de alta resistencia.IK09 y Anticorrosión.A prueba de agua IP66.

CARACTERÍSTICAS

● Lentes individuales diseñadas con precisión hechas de policarbonato Mitsubishi de grado óptico para una máxima intensidad de luz.

●Los sistemas de microlentes producen distribuciones IESNA Tipo II, Tipo III, Tipo IV.Las luminarias producen 0 % de lúmenes totales por encima de 90 ° (Clasificación de ERROR, U=0).

●Ofrece una comodidad visual mejorada al reducir el deslumbramiento y proporciona una salida de luz más amplia, suave y uniforme.

●Los sistemas ópticos mantienen una clasificación IP66.

●Disponible en 3000K, 4000K, 5000K, 5700K, 6500K CCT.

● Eficacia de 150 lm/W como estándar, mayor salida de lúmenes, patrón de luz de precisión que garantiza un mayor ahorro de energía.

●Clasificación de corte: corte, sin contaminación lumínica ascendente.

●CRI mínimo de 70, 80 y 90 opcional.

●Con cubierta de Vidrio Templado.

ELÉCTRICO

●0-10V/ PMW/ Atenuación con temporizador, 3 modos de temporizador, atenuación hasta apagado con alimentación en espera ≤ 0,5 W.

● Driver Clase II de corriente constante, 100-277Vac, 50-60Hz, Clase I opcional.

● Controlador de alta eficiencia: hasta 93,5%, eficiencia mínima 87,5%.

●Protección contra sobretensiones de entrada: 6kV línea a línea, 10kV línea a tierra, fotocélula, 20KV SPD disponible.

●Clasificación de temperatura de funcionamiento: -40°F a 122°F (-40°C a 50°C).

CONSTRUCCIÓN

●Carcasa y puerta de aluminio fundido a presión de alta resistencia.IK09 y Anticorrosión.

●Puerta extraíble con bisagras de entrada sin herramientas para facilitar el mantenimiento.

● Desconexión eléctrica automática: disyuntor incorporado, bandeja de equipo eléctrico sin herramientas.

●Acabado de pintura en polvo de poliéster con estabilización UV para mayor durabilidad y resistencia a la corrosión.

●Múltiples opciones de montaje: instalación de entrada superior y lateral disponible.

●El montaje tiene un ajuste de nivelación de -15° a +15° (entrada lateral), 90° (poste superior).

● Clasificación de vibración 3G.

MONTAJE

Instalación de entrada superior y lateral disponible

USO RECOMENDADO

Calle

Parque

Camino

GARANTÍA

Garantía estándar de 5 años, garantía opcional de 10 años.Consulte con ventas de AOK para obtener un acuerdo detallado.

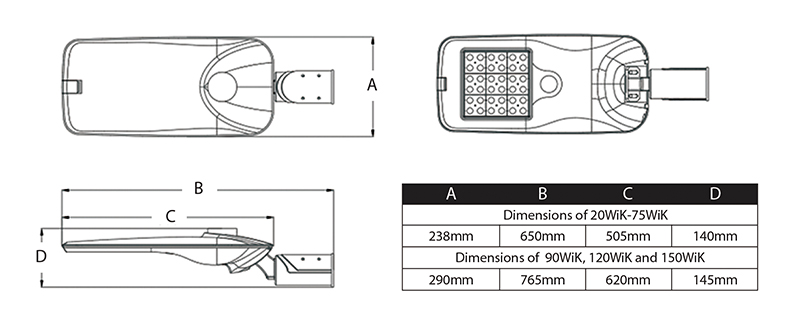

DIMENSIÓN

iK目录册新版本-02

CERTIFICACIÓN/LISTADO

ENEC, CB, CE, RoHS listado

【Fisla Descargar】

IK_farola_v22-06-28.pdf

Instrucciones de instalación para la farola LED de la serie AOK iK.pdf

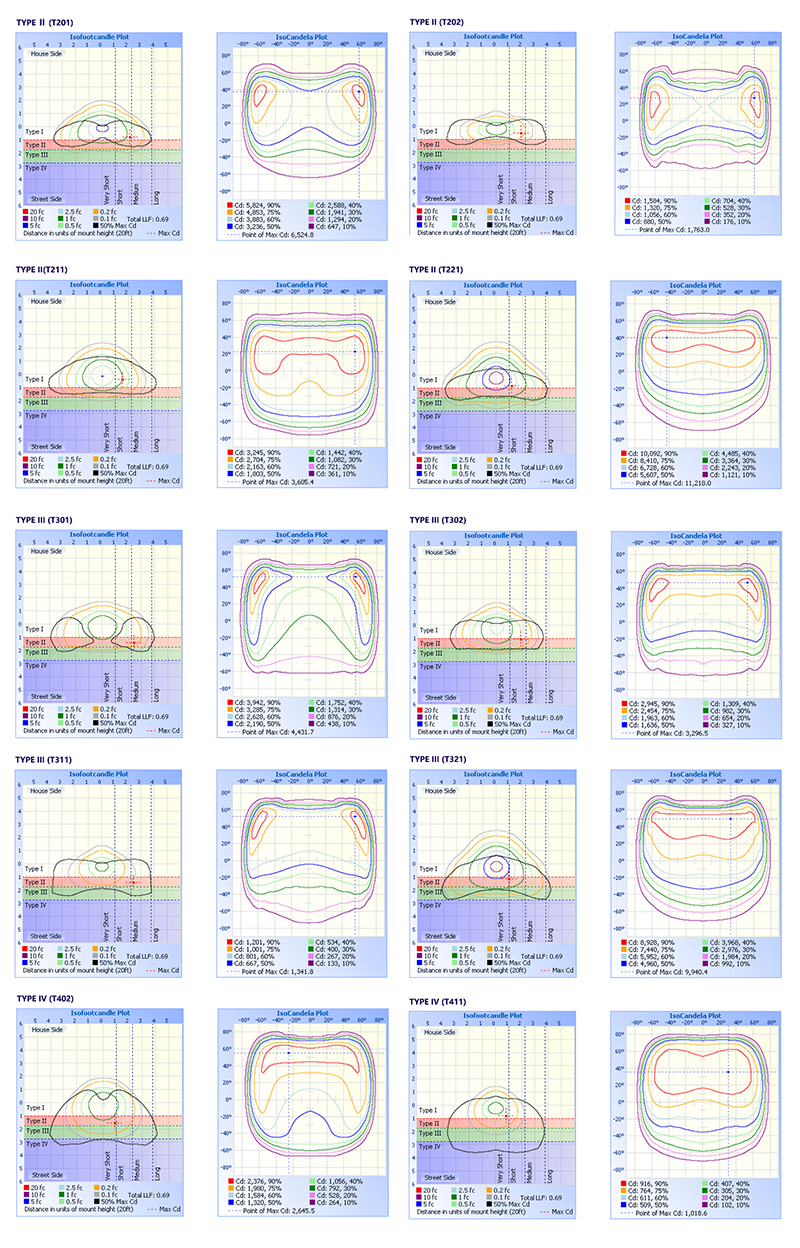

Diagrama de iluminancia

IK-照度图

especificaciones electricas
Modelo		AOK-20WiK	AOK-30WiK	AOK-40WiK	AOK-50WiK	AOK-60WiK
Potencia (W)		20W	30W	40W	50W	60W
Voltaje de entrada		100-277 V CA, 50/60 Hz
THD		<20%
FP		>0,95
Conductor		Meanwell/Inventronics/Philips.Clase 1/ Clase 2, UE
Temperatura de funcionamiento		-40 °C a 50 °C (-40 °F a 122 °F)
Opción de control		DALI, 1-10V/PWM/ Temporizador de atenuación, Nema, Zhaga, sensor de detección de presencia.Dim-to-Off con alimentación en espera <= 0,5 W.
Protección contra sobretensiones		6kV línea a línea, 10kV línea a tierra, 20KV SPD disponible.
Especificaciones fotométricas
Eficacia (lm/W) (IRC 70Ra, 4000K) (Desv estándar ±3%)	T201	152 lm/W	152 lm/W	151 lm/W	147 lm/W	143 lm/W
	T202	152 lm/W	153 lm/W	152 lm/W	151 lm/W	149 lm/W
	T211	153 lm/W	153 lm/W	151 lm/W	147 lm/W	144 lm/W
	T212	151 lm/W	152 lm/W	154 lm/W	152 lm/W	150 lm/W
	T221	158 lm/W	158 lm/W	155 lm/W	152 lm/W	149 lm/W
	T301	144 lm/W	144 lm/W	142 lm/W	139 lm/W	135 lm/W
	T302	152 lm/W	153 lm/W	152 lm/W	151 lm/W	149 lm/W
	T311	150 lm/W	150 lm/W	147 lm/W	143 lm/W	140 lm/W
	T312	150 lm/W	153 lm/W	152 lm/W	150 lm/W	148 lm/W
	T321	158 lm/W	155 lm/W	152 lm/W	149 lm/W	146 lm/W
	T402	152 lm/W	153 lm/W	152 lm/W	151 lm/W	149 lm/W
	T411	154 lm/W	154 lm/W	151 lm/W	148 lm/W	144 lm/W
Flujo luminoso (lm) (IRC 70Ra, 4000K) (Desv estándar ±3%)	T201	3040 lm	4560 lm	6040 lm	7350 lm	8580 lm
	T202	3040 lm	4590 lm	6080 lm	7550 lm	8940 lm
	T211	3060 lm	4590 lm	6040 lm	7350 lm	8640 lm
	T212	3020 lm	4560 lm	6160 lm	7600 lm	9000 lm
	T221	3160 lm	4740 lm	6200 lm	7600 lm	8940 lm
	T301	2880 lm	4320 lm	5680 lm	6950 lm	8100 lm
	T302	3040 lm	4590 lm	6080 lm	7550 lm	8940 lm
	T311	3000 lm	4500 lm	5880 lm	7150 lm	8400 lm
	T312	3000 lm	4590 lm	6080 lm	7500 lm	8880 lm
	T321	3160 lm	4650 lm	6080 lm	7450 lm	8760 lm
	T402	3040 lm	4590 lm	6080 lm	7550 lm	8940 lm
	T411	3080 lm	4620 lm	6040 lm	7400 lm	8640 lm
ulor		= 0%, @ Inclinación de luminaria 0°
CCT		3000K, 4000K, 5000K, 5700K, 6500K
IRC		70Ra, 80Ra, 90Ra opcional
Ángulo de haz		T2(85°150°)/T3(80°150°)/T4(126°*145°)
Fabricante de LED		LUMILEDAS
modelo LED		Lumileds 3030/Lumileds 5050
Corriente de trabajo de un solo LED		Medido de acuerdo con los requisitos del proyecto.
Lente		Policarbonato y vidrio templado (5 mm de espesor)
Especificaciones mecánicas
PI/IK		IP66/IK09, según norma EN 60529 y EN 62262
resistencia de vibracion		3G, conforme a la norma IEC 68-2-6.
SCx		Frente: 0.110231㎡; Lado: 0.027272㎡; Lado frontal: 0.020633㎡			Frente: 0.110231㎡; Lado: 0.027272㎡; Lado frontal: 0.020633㎡
Materiales		Aluminio fundido a presión de alta resistencia (EN AC-46100)
Tratamiento de superficies		Poliéster termoendurecible anti-UV / Imprimación epoxi de 80 micras + Poliéster termoendurecible anti-UV (para ambientes extremadamente corrosivos).
Pintura		Negro, Plata, Solicitud personalizada
Cable		Precableado con cable de 30 cm (Otras longitudes bajo pedido)
Montaje		Entrada lateral/parte superior del poste
Otros
Esperanza de vida		L90B10 - 52 000 horas, @Tq 25°C
Garantía		5 años (Extensión de garantía hasta 10 años bajo pedido)
Certificación		CB, CE, RoHS, ENEC (La empresa cuenta con las certificaciones ISO 9001 e ISO 14001).
Tamaño del producto		650240140mm	650240140mm	650240140mm	650240140mm	650240140mm
Peso neto		5,34 kg	5,34 kg	5,34 kg	5,34 kg	5,34 kg
Tamaño del cartón		672300195mm	672300195mm	672300195mm	672300195mm	672300195mm
Peso bruto		7,02 kg	7,02 kg	7,02 kg	7,02 kg	7,02 kg
Recomendar instalación		General 4-12m, según los requisitos reales del proyecto
Campo de aplicación		Calle urbana y rural
