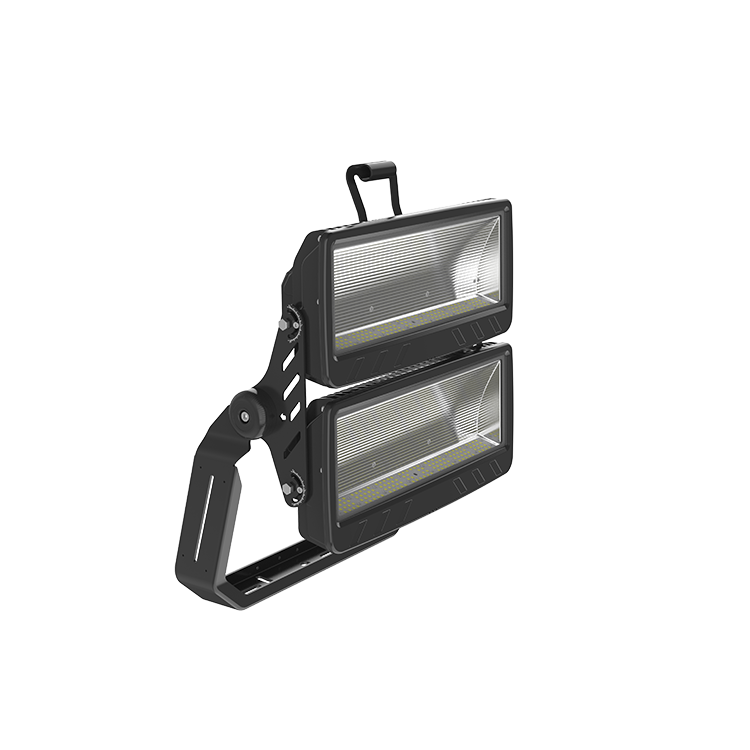

AOK-600WiNF (tipo difuso iNFD)
AOK
##
DESCRIPCIÓN DEL PRODUCTO
La serie iNF está diseñada para iluminación deportiva exterior, una luz de inundación LED superior de alto rendimiento y alta eficiencia, que presenta un diseño óptico único que prácticamente elimina el deslumbramiento con un impacto mínimo en el rendimiento.Está disponible en una variedad de distribuciones de inundación para aplicaciones de iluminación como áreas grandes, centros portuarios y ferroviarios, deportes exteriores.
CARACTERÍSTICAS
1. Lente óptica:
Óptica diseñada con precisión que hace que la luz sea más eficiente y concentrada para la iluminación del estadio.También reduce el deslumbramiento y evita la entrada de luz en el área equivocada.
2. Soporte de montaje:
Diseño innovador, flexible y preciso para ajustar el ángulo de montaje.Materiales de aleación de aluminio, anticorrosión.
3. Vidrio templado:
El vidrio templado evita que la lente de la PC se amarillee cuando se expone el dispositivo.También protege la lente de la deposición de arena y polvo.Ideal para aplicaciones al aire libre.
4. Empuñadura de mano:
Conveniente para que los trabajadores lo lleven durante la instalación.
ELÉCTRICO
•0-10V / PWM / Atenuación de resistencia opcional / DALI
•Voltaje: 100-277V, 50/60HZ estándar;347-480V 50/60HZ opcional.
•Driver de alta eficiencia: >92%.
•Clasificación de temperatura de funcionamiento: -40 °C a 50 °C (-40 °F a 122 °F).
•Factor de potencia >0,95.
• 2700k, 3000K, 4000K, 5000K, 5700K, 6500K, CCT.
• CRI mínimo de 70, 80 y 90 opcional.
CONSTRUCCIÓN
• Carcasa de aluminio fundido a presión de alta resistencia.
• El compartimiento del conductor puede instalarse sobre la luminaria o separarse de ella.
• El motor de luz está aislado térmicamente del componente del controlador.
• Acabado con pintura en polvo de poliéster estabilizada contra los rayos UV.
• Orientación horizontal y vertical.
• El diseño resistente a la intemperie y las clasificaciones de vibración 3G garantizan la durabilidad incluso en entornos hostiles.
TIPO DIFUNDIDO
El tipo difuso (INFD) se refiere a que la dirección de la fuente de luz no se ilumina directamente en el área designada, sino que se refleja mediante un reflector magnum en el área designada. Pros: la fuente de luz se coloca a un lado, poca irritación ocular. Visión cómoda de la luz, tasa de deslumbramiento UGR<30;Contras: el efecto de iluminación puede ser un poco menos eficiente que el tipo recto, ángulo de distribución limitado.La distribución T2 o T3 está disponible.
ACCESORIOS DE MONTAJE
Montaje de yugo estándar.
La visera está diseñada para permitir que la luz efectiva alcance el área designada y evitar que el exceso de luz se derrame para evitar el impacto en el entorno circundante.INF utiliza una visera ajustable (tipo seccional), que se puede ajustar a un ángulo de < 25 grados mediante un tornillo manual.En comparación con una sola visera fija que se utiliza principalmente en el mercado, nuestra visera es más flexible y fácil de mantener.
USO RECOMENDADO
• Luz del estadio
• Parque infantil al aire libre
• Centro ferroviario
DIMENSIÓN
CERTIFICACIÓN/LISTADO
Listado CE/CB/ENEC/TUV
DESCRIPCIÓN DEL PRODUCTO
La serie iNF está diseñada para iluminación deportiva exterior, una luz de inundación LED superior de alto rendimiento y alta eficiencia, que presenta un diseño óptico único que prácticamente elimina el deslumbramiento con un impacto mínimo en el rendimiento.Está disponible en una variedad de distribuciones de inundación para aplicaciones de iluminación como áreas grandes, centros portuarios y ferroviarios, deportes exteriores.
CARACTERÍSTICAS
1. Lente óptica:
Óptica diseñada con precisión que hace que la luz sea más eficiente y concentrada para la iluminación del estadio.También reduce el deslumbramiento y evita la entrada de luz en el área equivocada.
2. Soporte de montaje:
Diseño innovador, flexible y preciso para ajustar el ángulo de montaje.Materiales de aleación de aluminio, anticorrosión.
3. Vidrio templado:
El vidrio templado evita que la lente de la PC se amarillee cuando se expone el dispositivo.También protege la lente de la deposición de arena y polvo.Ideal para aplicaciones al aire libre.
4. Empuñadura de mano:
Conveniente para que los trabajadores lo lleven durante la instalación.
ELÉCTRICO
•0-10V / PWM / Atenuación de resistencia opcional / DALI
•Voltaje: 100-277V, 50/60HZ estándar;347-480V 50/60HZ opcional.
•Driver de alta eficiencia: >92%.
•Clasificación de temperatura de funcionamiento: -40 °C a 50 °C (-40 °F a 122 °F).
•Factor de potencia >0,95.
• 2700k, 3000K, 4000K, 5000K, 5700K, 6500K, CCT.
• CRI mínimo de 70, 80 y 90 opcional.
CONSTRUCCIÓN
• Carcasa de aluminio fundido a presión de alta resistencia.
• El compartimiento del conductor puede instalarse sobre la luminaria o separarse de ella.
• El motor de luz está aislado térmicamente del componente del controlador.
• Acabado con pintura en polvo de poliéster estabilizada contra los rayos UV.
• Orientación horizontal y vertical.
• El diseño resistente a la intemperie y las clasificaciones de vibración 3G garantizan la durabilidad incluso en entornos hostiles.
TIPO DIFUNDIDO
El tipo difuso (INFD) se refiere a que la dirección de la fuente de luz no se ilumina directamente en el área designada, sino que se refleja mediante un reflector magnum en el área designada. Pros: la fuente de luz se coloca a un lado, poca irritación ocular. Visión cómoda de la luz, tasa de deslumbramiento UGR<30;Contras: el efecto de iluminación puede ser un poco menos eficiente que el tipo recto, ángulo de distribución limitado.La distribución T2 o T3 está disponible.
ACCESORIOS DE MONTAJE
Montaje de yugo estándar.
La visera está diseñada para permitir que la luz efectiva alcance el área designada y evitar que el exceso de luz se derrame para evitar el impacto en el entorno circundante.INF utiliza una visera ajustable (tipo seccional), que se puede ajustar a un ángulo de < 25 grados mediante un tornillo manual.En comparación con una sola visera fija que se utiliza principalmente en el mercado, nuestra visera es más flexible y fácil de mantener.
USO RECOMENDADO
• Luz del estadio
• Parque infantil al aire libre
• Centro ferroviario
DIMENSIÓN
CERTIFICACIÓN/LISTADO
Listado CE/CB/ENEC/TUV
【Archivo Descargar】
【Archivo Descargar】
Dimensiones: | 734*544*336mm |
Potencia de luminaria: | 600W |
Voltaje de entrada: | Estándar 100-277 VCA, 50/60 Hz |
Flujo luminoso de la luminaria: | INFD-L3030 : 73200LM; INFD-L5050 : 82200LM; |
INFS-L5050 : 84600LM; INFSG-L5050 : 89400LM; | |
Eficacia de la luminaria: | INFD-L3030 : 122LM/W; INFD-L5050 : 137LM/W; |
INFS-L5050 : 141LM/W; INFSG-L5050 : 149LM/W; | |
Temperatura de funcionamiento: | -40 °C a 50 °C (-40 °F a 122 °F) |
Esperanza de vida: | L90B10> 52000h, @Ta 25°C |
ULR | 0 |
THD | <20% |
CCT: | 2700K, 3000K, 4000K, 5000K, 5700K, 6500K |
IRC: | 70Ra, 80Ra, 90Ra |
FP: | >0,98 |
Ángulo de haz: | 12°, 30°, 60°, 90°, 120°, TIPO II 35*110°, TIPO III 50*120° |
IP/IK: | IP66/IK08 |
Peso: | 24,8 kg |
SCx: | Frente 0,3003 m², Lateral: 0,0935 m² |
Número de Módulo: | 2 piezas |
Número de LED: | INFD - Lumileds3030: 848 ;Lumileds5050 : 368 |
INFS - Lumileds5050: 224 ; INFSG-Lumileds5050 : 432 | |
Corriente de trabajo de un solo LED: | INFD - Lumileds3030 : 108,5 mA;Lumileds5050: 62,5 mA |
INFS-Lumiledsl5050: 82,2 mA;INFSG-Lumileds5050: 53,3 mA | |
Voltaje de trabajo de un solo LED: | INFD-Lumileds3030: 6V;Lumileds5050 : 24V |
INFS-Lumileds5050 :30V ; INFSG-Lumileds5050: 24V | |
Corriente de entrada de la placa LED: | INFD-Con Lumileds3030: 5.7505A;Con Lumileds5050: 5.75A |
INFS-Lumiledsl5050 :4.6032mA ; INFSG-Lumileds5050: 5,75 mA | |
Voltaje de entrada de la placa LED: | INFD-Con Lumileds3030: 48V; Con Lumileds5050: 48V |
INFS-Lumiledsl5050 :60V ; INFSG-Lumileds5050: 48V | |
Compatible con: | DALI, 1-10V, Nema, Zhaga, Detección de presencia. |
Alojamiento: | Aluminio fundido a presión de alta resistencia (EN AC-46100) |
Color de la pintura: | Negro, Plata, Solicitud personalizada |
Recinto: | Con/Sin Vidrio Templado |
Tratamiento de superficies: | Pintura epoxi y poliéster de 80 micras. |
Montaje: | bajo el monte yugo |
Cable: | Precableado con cable de 1,5 m. |
diagrama de iluminancia
Dimensiones: | 734*544*336mm |
Potencia de luminaria: | 600W |
Voltaje de entrada: | Estándar 100-277 VCA, 50/60 Hz |
Flujo luminoso de la luminaria: | INFD-L3030 : 73200LM; INFD-L5050 : 82200LM; |
INFS-L5050 : 84600LM; INFSG-L5050 : 89400LM; | |
Eficacia de la luminaria: | INFD-L3030 : 122LM/W; INFD-L5050 : 137LM/W; |
INFS-L5050 : 141LM/W; INFSG-L5050 : 149LM/W; | |
Temperatura de funcionamiento: | -40 °C a 50 °C (-40 °F a 122 °F) |
Esperanza de vida: | L90B10> 52000h, @Ta 25°C |
ULR | 0 |
THD | <20% |
CCT: | 2700K, 3000K, 4000K, 5000K, 5700K, 6500K |
IRC: | 70Ra, 80Ra, 90Ra |
FP: | >0,98 |
Ángulo de haz: | 12°, 30°, 60°, 90°, 120°, TIPO II 35*110°, TIPO III 50*120° |
IP/IK: | IP66/IK08 |
Peso: | 24,8 kg |
SCx: | Frente 0,3003 m², Lateral: 0,0935 m² |
Número de Módulo: | 2 piezas |
Número de LED: | INFD - Lumileds3030: 848 ;Lumileds5050 : 368 |
INFS - Lumileds5050: 224 ; INFSG-Lumileds5050 : 432 | |
Corriente de trabajo de un solo LED: | INFD - Lumileds3030 : 108,5 mA;Lumileds5050: 62,5 mA |
INFS-Lumiledsl5050: 82,2 mA;INFSG-Lumileds5050: 53,3 mA | |
Voltaje de trabajo de un solo LED: | INFD-Lumileds3030: 6V;Lumileds5050 : 24V |
INFS-Lumileds5050 :30V ; INFSG-Lumileds5050: 24V | |
Corriente de entrada de la placa LED: | INFD-Con Lumileds3030: 5.7505A;Con Lumileds5050: 5.75A |
INFS-Lumiledsl5050 :4.6032mA ; INFSG-Lumileds5050: 5,75 mA | |
Voltaje de entrada de la placa LED: | INFD-Con Lumileds3030: 48V; Con Lumileds5050: 48V |
INFS-Lumiledsl5050 :60V ; INFSG-Lumileds5050: 48V | |
Compatible con: | DALI, 1-10V, Nema, Zhaga, Detección de presencia. |
Alojamiento: | Aluminio fundido a presión de alta resistencia (EN AC-46100) |
Color de la pintura: | Negro, Plata, Solicitud personalizada |
Recinto: | Con/Sin Vidrio Templado |
Tratamiento de superficies: | Pintura epoxi y poliéster de 80 micras. |
Montaje: | bajo el monte yugo |
Cable: | Precableado con cable de 1,5 m. |
diagrama de iluminancia
