AOK-315WiNS
AOK
DESCRIPCIÓN DEL PRODUCTO
La luz LED para estadios de la serie INS está diseñada para iluminación deportiva exterior, una luz de inundación LED superior de alto rendimiento y alta eficiencia, que presenta un diseño óptico único que prácticamente elimina el deslumbramiento con un impacto mínimo en el rendimiento.Está disponible en una variedad de distribuciones de inundación para aplicaciones de iluminación como áreas grandes, centros portuarios y ferroviarios, deportes exteriores, etc.
CARACTERÍSTICAS
•Carcasa de aluminio fundido a presión de alta resistencia.
•Compartimiento del conductor separado de la luminaria, reducido en el peso bruto.
•El motor ligero está aislado térmicamente del compartimiento del conductor.
•Acabado de pintura en polvo de poliéster estabilizada contra los rayos UV.
• El diseño resistente a la intemperie y las clasificaciones de vibración 3G garantizan la durabilidad incluso en entornos hostiles.
ÓPTICO/ELÉCTRICO
•Cuatro distribuciones de luz para maximizar el rendimiento: 15°, 30°, 60°,120°.
•-40°C a 50°C (-40°F a 122°F) rango de temperatura de funcionamiento promedio.
•Dispositivo controlador de atenuación de 1-10 V estándar.
•Funcionamiento 100-277Vac (50/60Hz) estándar, 347V/480V(50/60Hz) opcional.

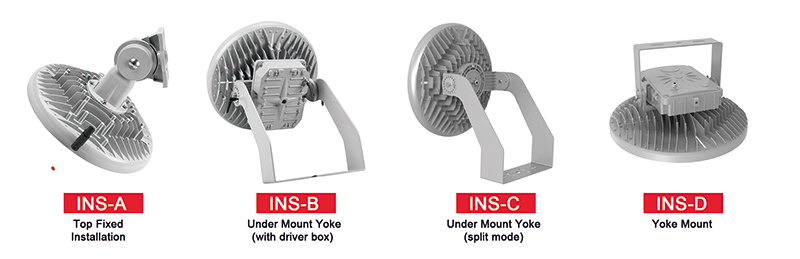

ACCESORIOS DE MONTAJE
USO RECOMENDADO
•Estadio Deportivo Comunitario
•Estación de tren y puerto
•Amplia área de operación industrial al aire libre
GARANTÍA
Garantía estándar de 5 años, garantía opcional de 10 años.Consulte con ventas de AOK para obtener un acuerdo detallado.

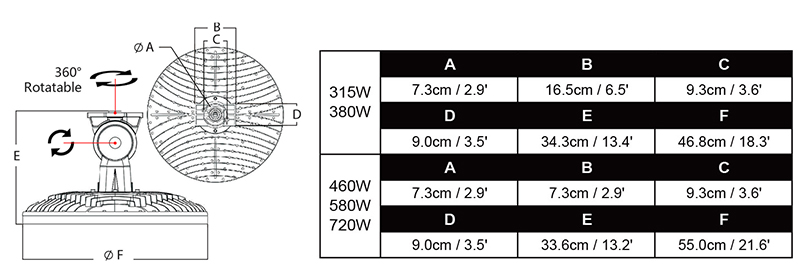

DIMENSIÓN
CERTIFICACIÓN/LISTADO
Listado UL/cUL/ENEC/SAA/CE/FCC/TUV
DESCRIPCIÓN DEL PRODUCTO
La luz LED para estadios de la serie INS está diseñada para iluminación deportiva exterior, una luz de inundación LED superior de alto rendimiento y alta eficiencia, que presenta un diseño óptico único que prácticamente elimina el deslumbramiento con un impacto mínimo en el rendimiento.Está disponible en una variedad de distribuciones de inundación para aplicaciones de iluminación como áreas grandes, centros portuarios y ferroviarios, deportes exteriores, etc.
CARACTERÍSTICAS
•Carcasa de aluminio fundido a presión de alta resistencia.
•Compartimiento del conductor separado de la luminaria, reducido en el peso bruto.
•El motor ligero está aislado térmicamente del compartimiento del conductor.
•Acabado de pintura en polvo de poliéster estabilizada contra los rayos UV.
• El diseño resistente a la intemperie y las clasificaciones de vibración 3G garantizan la durabilidad incluso en entornos hostiles.
ÓPTICO/ELÉCTRICO
•Cuatro distribuciones de luz para maximizar el rendimiento: 15°, 30°, 60°,120°.
•-40°C a 50°C (-40°F a 122°F) rango de temperatura de funcionamiento promedio.
•Dispositivo controlador de atenuación de 1-10 V estándar.
•Funcionamiento 100-277Vac (50/60Hz) estándar, 347V/480V(50/60Hz) opcional.
ACCESORIOS DE MONTAJE
USO RECOMENDADO
•Estadio Deportivo Comunitario
•Estación de tren y puerto
•Amplia área de operación industrial al aire libre
GARANTÍA
Garantía estándar de 5 años, garantía opcional de 10 años.Consulte con ventas de AOK para obtener un acuerdo detallado.
DIMENSIÓN
CERTIFICACIÓN/LISTADO
Listado UL/cUL/ENEC/SAA/CE/FCC/TUV
【Archivo Descargar】
Instrucciones de instalación para AOK iNS Series Stadium Light.pdf
Datos eléctricos | ||||||
Modelo | AOK-315WiNS | AOK-380WiNS | AOK-460WiNS | AOK-580WiNS | AOK-720WiNS | |
Potencia (W) | 315W | 380W | 460W | 580W | 720W | |
Voltaje de entrada | 100-277 V CA, 50/60 Hz, 347/480 V CA opcional | |||||
THD | <20% | |||||
FP | > 0,90 | |||||
Opción de control | DALI, 1-10V/PWM/Temporizador de regulación, Nema, Zhaga/Sensor de detección de presencia. | |||||
UGR | <19 | |||||
Temperatura de funcionamiento | -40 °C a 50 °C (-40 °F a 122 °F) | |||||
marca del conductor | Meanwell/Inventronics | |||||
Protección contra sobretensiones | 10kV/20kV opcional | |||||
Datos fotométricos | ||||||
Eficacia (lm/W) (IRC 70Ra, 5000K) (Desv estándar ±3%) | 15D | 138,4 lm/W | 139,1 lm/W | 139,7 lm/W | 135,3 lm/W | 135,3 lm/W |
30D | 166,6 lm/W | 157,1 lm/W | 162,0 lm/W | 160,0 lm/W | 152,9 lm/W | |
60D | 167,9 lm/W | 156,8 lm/W | 167,6 lm/W | 163,1 lm/W | 156,3 lm/W | |
120D | — | — | 169,8 lm/W | 165,5 lm/W | 168,4 lm/W | |
Flujo luminoso (lm) (Desv estándar ±3%) | 15D | 43261 lm | 52098 lm | 63821 lm | 78187 lm | 96089 lm |
30D | 52566 lm | 58621 lm | 73677 lm | 92329 lm | 109447 lm | |
60D | 52929 lm | 58622 lm | 77315 lm | 93205 lm | 112023 lm | |
120D | — | — | 78108 lm | 95990 lm | 120878 lm | |
ulor | = 0%, @ Inclinación de luminaria 0° | |||||
CCT | 3000K, 4000K, 5000K, 5700K, 6500K | |||||
IRC | Ra70, Ra80, Ra90 opcional | |||||
Ángulo de haz | 15D/30D/60D/120D | |||||
Fabricante de LED | LUMILEDAS | |||||
modelo LED | Lumileds 5050 | |||||
Corriente de trabajo de un solo LED (Producto estándar) | 15D | 75mA | 90mA | 66mA | 85mA | 105mA |
30D | 47mA | 56mA | 39mA | 50mA | 63mA | |
60D | 47mA | 56mA | 39mA | 50mA | 63mA | |
120D | 47mA | 56mA | 39mA | 50mA | 63mA | |
Lente | Policarbonato, diseño modular | |||||
Esperanza de vida | L90B10 > 52000h, @Ta 25°C | |||||
Datos Mecánicos | ||||||
PI/IK | IP66/IK10, según norma EN 60529 y EN 62262 | |||||
resistencia de vibracion | 3G, conforme a la norma IEC 68-2-6. | |||||
SCx(EPA, cuerpo del accesorio) | Frente: 0.204386㎡(2.2ft²) Lado: 0.115943㎡(1.248ft²) | Frente: 0.285212㎡(3.07ft²) Lado: 0.132665㎡(1.428ft²) | ||||
Vivienda/Materiales | Aluminio fundido a presión de alta resistencia (EN AC-46100) | |||||
Tratamiento de superficies | Poliéster termoendurecible anti-UV/imprimación epoxi 80 micras, poliéster termoendurecible anti-UV (para ambientes extremadamente corrosivos). | |||||
Pintura | Negro, Gris plata, Solicitud personalizada | |||||
Cable | Precableado con cable de 30 cm (Otras longitudes bajo pedido) | |||||
Montaje | TIPO A/TIPO B/TIPO C/TIPO D | |||||
Otros | ||||||
Garantía | 5 años (Extensión de garantía hasta 10 años bajo pedido) | |||||
Certificación | UL/cUL/SAA/CE/FCC/ENEC/TUV,Para otros certificados por favor solicite | |||||
Tamaño del producto | ESCRIBE UN | φ468*343mm | φ550*336mm | |||
TIPO-B | φ468*559*407mm | φ550*602*315mm | ||||
Peso neto | ESCRIBE UN | 10,3 kg | 10,3 kg | 16,08 kg | 16,08 kg | 16,08 kg |
TIPO-B | 16,5 kg | 16,5 kg | 23,2 kg | 23,2 kg | 23,2 kg | |
ESCRIBE UN | 540*540*415mm | 640*640*435mm | ||||
TIPO-B | 550*555*410mm | 640*640*435mm | ||||
ESCRIBE UN | 13,27 kg | 13,27 kg | 19,68 kg | 19,68 kg | 19,68 kg | |
TIPO-B | 19,5 kg | 19,5 kg | 26,8 kg | 26,8 kg | 26,8 kg | |
Campo de aplicación | Adecuado para estadio, campo deportivo, puerto, estación de tren |
Datos eléctricos | ||||||
Modelo | AOK-315WiNS | AOK-380WiNS | AOK-460WiNS | AOK-580WiNS | AOK-720WiNS | |
Potencia (W) | 315W | 380W | 460W | 580W | 720W | |
Voltaje de entrada | 100-277 V CA, 50/60 Hz, 347/480 V CA opcional | |||||
THD | <20% | |||||
FP | > 0,90 | |||||
Opción de control | DALI, 1-10V/PWM/Temporizador de regulación, Nema, Zhaga/Sensor de detección de presencia. | |||||
UGR | <19 | |||||
Temperatura de funcionamiento | -40 °C a 50 °C (-40 °F a 122 °F) | |||||
marca del conductor | Meanwell/Inventronics | |||||
Protección contra sobretensiones | 10kV/20kV opcional | |||||
Datos fotométricos | ||||||
Eficacia (lm/W) (IRC 70Ra, 5000K) (Desv estándar ±3%) | 15D | 138,4 lm/W | 139,1 lm/W | 139,7 lm/W | 135,3 lm/W | 135,3 lm/W |
30D | 166,6 lm/W | 157,1 lm/W | 162,0 lm/W | 160,0 lm/W | 152,9 lm/W | |
60D | 167,9 lm/W | 156,8 lm/W | 167,6 lm/W | 163,1 lm/W | 156,3 lm/W | |
120D | — | — | 169,8 lm/W | 165,5 lm/W | 168,4 lm/W | |
Flujo luminoso (lm) (Desv estándar ±3%) | 15D | 43261 lm | 52098 lm | 63821 lm | 78187 lm | 96089 lm |
30D | 52566 lm | 58621 lm | 73677 lm | 92329 lm | 109447 lm | |
60D | 52929 lm | 58622 lm | 77315 lm | 93205 lm | 112023 lm | |
120D | — | — | 78108 lm | 95990 lm | 120878 lm | |
ulor | = 0%, @ Inclinación de luminaria 0° | |||||
CCT | 3000K, 4000K, 5000K, 5700K, 6500K | |||||
IRC | Ra70, Ra80, Ra90 opcional | |||||
Ángulo de haz | 15D/30D/60D/120D | |||||
Fabricante de LED | LUMILEDAS | |||||
modelo LED | Lumileds 5050 | |||||
Corriente de trabajo de un solo LED (Producto estándar) | 15D | 75mA | 90mA | 66mA | 85mA | 105mA |
30D | 47mA | 56mA | 39mA | 50mA | 63mA | |
60D | 47mA | 56mA | 39mA | 50mA | 63mA | |
120D | 47mA | 56mA | 39mA | 50mA | 63mA | |
Lente | Policarbonato, diseño modular | |||||
Esperanza de vida | L90B10 > 52000h, @Ta 25°C | |||||
Datos Mecánicos | ||||||
PI/IK | IP66/IK10, según norma EN 60529 y EN 62262 | |||||
resistencia de vibracion | 3G, conforme a la norma IEC 68-2-6. | |||||
SCx(EPA, cuerpo del accesorio) | Frente: 0.204386㎡(2.2ft²) Lado: 0.115943㎡(1.248ft²) | Frente: 0.285212㎡(3.07ft²) Lado: 0.132665㎡(1.428ft²) | ||||
Vivienda/Materiales | Aluminio fundido a presión de alta resistencia (EN AC-46100) | |||||
Tratamiento de superficies | Poliéster termoendurecible anti-UV/imprimación epoxi 80 micras, poliéster termoendurecible anti-UV (para ambientes extremadamente corrosivos). | |||||
Pintura | Negro, Gris plata, Solicitud personalizada | |||||
Cable | Precableado con cable de 30 cm (Otras longitudes bajo pedido) | |||||
Montaje | TIPO A/TIPO B/TIPO C/TIPO D | |||||
Otros | ||||||
Garantía | 5 años (Extensión de garantía hasta 10 años bajo pedido) | |||||
Certificación | UL/cUL/SAA/CE/FCC/ENEC/TUV,Para otros certificados por favor solicite | |||||
Tamaño del producto | ESCRIBE UN | φ468*343mm | φ550*336mm | |||
TIPO-B | φ468*559*407mm | φ550*602*315mm | ||||
Peso neto | ESCRIBE UN | 10,3 kg | 10,3 kg | 16,08 kg | 16,08 kg | 16,08 kg |
TIPO-B | 16,5 kg | 16,5 kg | 23,2 kg | 23,2 kg | 23,2 kg | |
ESCRIBE UN | 540*540*415mm | 640*640*435mm | ||||
TIPO-B | 550*555*410mm | 640*640*435mm | ||||
ESCRIBE UN | 13,27 kg | 13,27 kg | 19,68 kg | 19,68 kg | 19,68 kg | |
TIPO-B | 19,5 kg | 19,5 kg | 26,8 kg | 26,8 kg | 26,8 kg | |
Campo de aplicación | Adecuado para estadio, campo deportivo, puerto, estación de tren |
