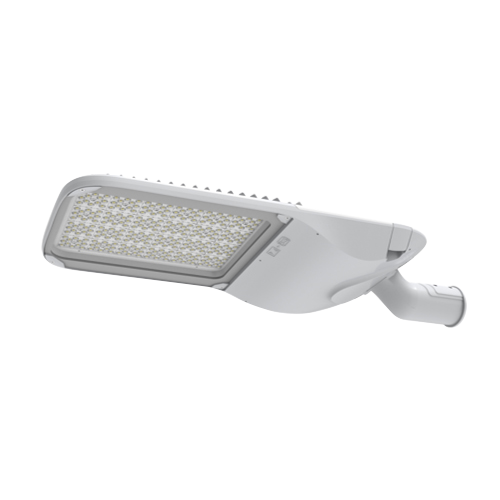

AOK-300WiL02

• Potencia: de 20W a 300W
• Eficiencia del sistema de hasta 160 lm/W
• Flujo luminoso: 3040lm-42000lm
Estado de Disponibilidad:
Cantidad:
  • AOK-300WiL02

  • AOK

  • ##

DESCRIPCIÓN DEL PRODUCTO

La serie IL02 está diseñada para alumbrado público, lentes individuales diseñadas con precisión hechas de policarbonato de grado óptico para una máxima intensidad de luz, los sistemas de microlentes producen distribuciones IESNA Tipo II, Tipo III, Tipo IV.Las luminarias producen un 0 % de lúmenes totales por encima de 90° (Clasificación de ERROR, U=0), Ofrecen una comodidad visual mejorada al reducir el deslumbramiento y proporcionan una salida de luz más amplia, suave y uniforme. Los sistemas ópticos mantienen una clasificación IP66.

● Diseño aerodinámico para reducir la resistencia al viento

● Ubicación del sensor reservada para una fácil instalación

●  Protección contra sobretensiones de 10KV~20KV

● Pulverización/PC + Vidrio templado

● Diseño de hebilla (80W-230W), fácil mantenimiento

● Radiador en forma de aleta, mejor disipación de calor (80W-230W)


ELÉCTRICO

• 1-10V/ PWM/ Temporizador de atenuación, 3 modos de temporizador, factor de potencia (PF) ≥0,95.

• Driver Clase II de corriente constante, 100-277Vac, 50-60Hz, Clase I opcional.

• Driver de alta eficiencia: hasta 90%, eficiencia mínima 85%.

• Protección contra sobretensiones de entrada: 6kV línea a línea, 10kV línea a tierra, 20KV SPD disponible.

• Clasificación de temperatura de funcionamiento:   -40°F a 122°F (-40°C a 50°C).

• Fotocélula, Base Zhaga, Zigbee o Controlador de iluminación Lora disponibles.

• Dispositivo de protección contra sobretensiones 10KV~20KV.


CONSTRUCCIÓN

● Puerta extraíble con bisagras de entrada sin herramientas para facilitar el mantenimiento (80W-230W).

● Desconexión eléctrica automática: Disyuntor incorporado, bandeja de equipo eléctrico sin herramientas (80W-230W).

● Acabado de pintura en polvo de poliéster con estabilización UV para mayor durabilidad y resistencia a la corrosión.

● El montaje tiene ajuste de nivelación de -10° a   +15° (80W-230W).

● Calificación de vibración 3G.


MONTAJE

Instalación de entrada lateral disponible, 80W-230W  Entrada lateral y poste superior  disponible



USO RECOMENDADO

iluminación de carreteras

luz de la calle

Luz de camino

Pasarelas de jardín



GARANTÍA

Garantía estándar de 5 años, garantía opcional de 10 años.Consulte con ventas de AOK para obtener un acuerdo detallado.

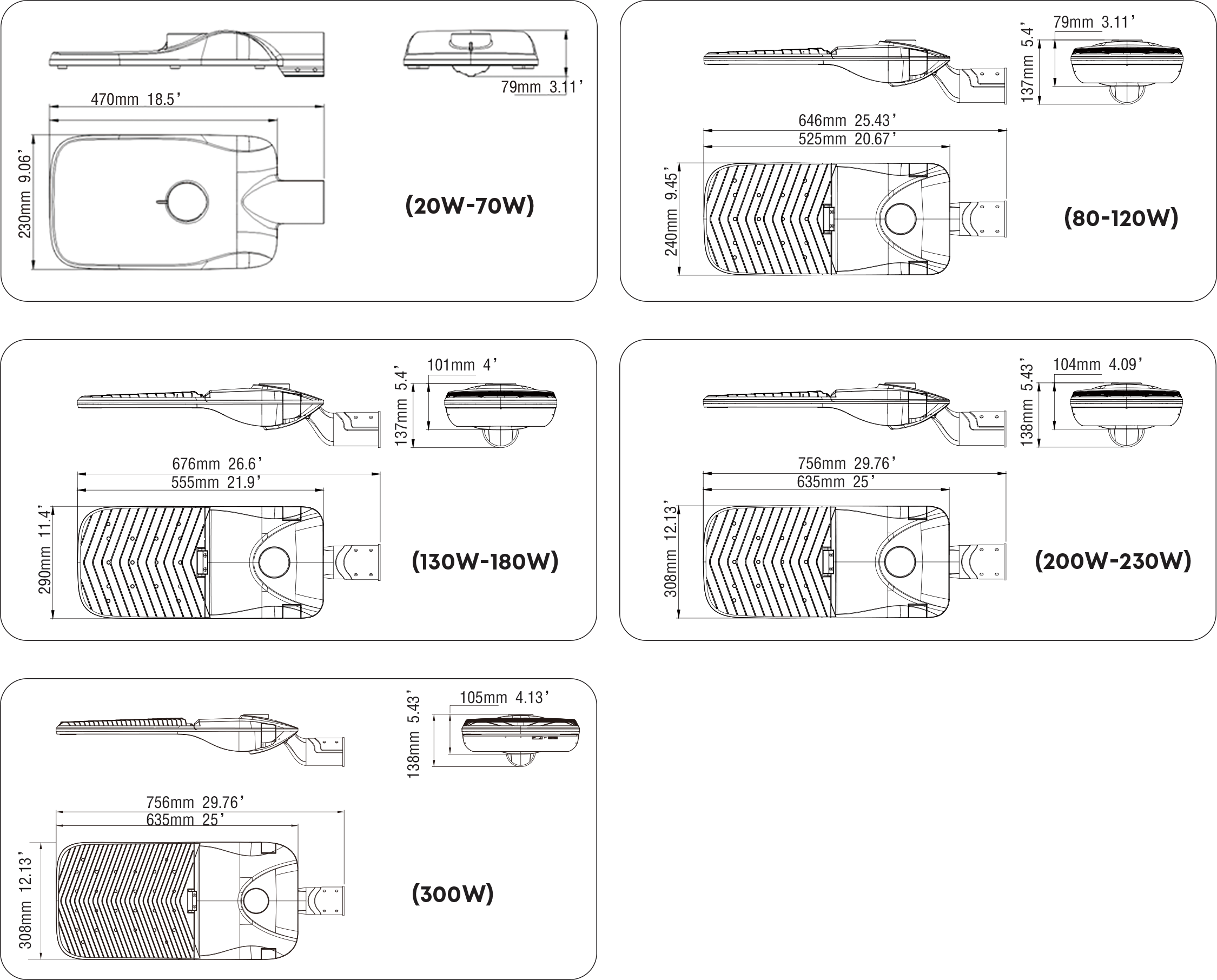

DIMENSIÓN

Tamaño IL02(2)

CERTIFICACIÓN/LISTADO

Listado CE/RoHS/ENEC/CB





Diagrama de distribución

IL02-T201IL02-T211IL02-T221IL02-T301IL02-T311IL02-T321IL02-T411

Parámetro estándar

Datos eléctricos
Modelo AOK-130WiL02 AOK-140WiL02 AOK-150WiL02 AOK-160WiL02 AOK-170WiL02 AOK-180WiL02 AOK-200WiL02 AOK-220WiL02 AOK-230WiL02 AOK-300WiL02
Voltaje de entrada 100-277 VCA 100-277 VCA 100-277 VCA
THD (220 V CA) ≤10% ≤10% ≤10%
FP(220Vac) ≥0.95 ≥0.96 ≥0.95
Conductor Inventronics/Sosen/Philips.Clase 1/ Clase 2, UE
Temperatura de funcionamiento -40 °C a 55 °C (-40 °F a 131 °F) -40 °C a 50 °C (-40 °F a 122 °F) -40 °C a 50 °C (-40 °F a 122 °F)
Opción de control DALI, 1-10V/PWM/   atenuación del temporizador, nema,   Sensor de detección de presencia.Dim-to-Off con alimentación en espera <= 0,5 W.
Protección contra sobretensiones 10kV / 20kV opcional
Datos fotométricos
Eficacia (lm/W)
(IRC 70Ra, 5000K)
(Desv estándar ±3%)
T201 135 lm/W 130lm/W 128lm/W 145 lm/W 143lm/W 141lm/W 137lm/W 141lm/W 139lm/W 132 lm/W
T211 134lm/W 129lm/W 127lm/W 144 lm/W 142 lm/W 140 lm/W 136lm/W 140 lm/W 138lm/W 132 lm/W
T221 143lm/W 141lm/W 139lm/W 152 lm/W 150 lm/W 148 lm/W 145 lm/W 148 lm/W 146 lm/W 140 lm/W
T301 132 lm/W 127lm/W 125 lm/W 141lm/W 139lm/W 137lm/W 133lm/W 137lm/W 135 lm/W 130lm/W
T311 134lm/W 129lm/W 127lm/W 144 lm/W 142 lm/W 140 lm/W 136lm/W 140 lm/W 138lm/W 131lm/W
T321 143lm/W 141lm/W 139lm/W 152 lm/W 150 lm/W 148 lm/W 145 lm/W 148 lm/W 146 lm/W 140 lm/W
T411 134lm/W 129lm/W 127lm/W 144 lm/W 142 lm/W 140 lm/W 136lm/W 140 lm/W 138lm/W 132 lm/W
Flujo luminoso (lm) (CRI 70Ra, 5000K)
(Desv estándar ±3%)
T201 17550lm 18200lm 19200lm 23200lm 24310lm 25380lm 27400lm 31020lm 31970lm 39600lm
T211 17420lm 18060lm 19050lm 23040lm 24140lm 25200lm 27200lm 30800lm 31740lm 39600lm
T221 18590lm 19740lm 20850lm 24320lm 25500lm 26640lm 29000lm 32560lm 33580lm 42000lm
T301 17160lm 17780lm 18750lm 22560lm 23630lm 24660lm 26600lm 30140lm 31050lm 39000lm
T311 17420lm 18060lm 19050lm 23040lm 24140lm 25200lm 27200lm 30800lm 31740lm 39300lm
T321 18590lm 19740lm 20850lm 24320lm 25500lm 26640lm 29000lm 32560lm 33580lm 42000lm
T411 17420lm 18060lm 19050lm 23040lm 24140lm 25200lm 27200lm 30800lm 31740lm 39600lm
ULR = 0%, @ Inclinación de luminaria 0°
CCT 2700K, 3000K, 4000K, 5000K, 5700K, 6500K
IRC 70Ra, 80Ra, 90Ra opcional
Ángulo de haz T2/T3/T4
Fabricante de LED LUMILEDS/Seúl
modelo LED Lumileds 3030, 5050/Seúl 3030, 5050
Lente Policarbonato+vidrio templado (4 mm de espesor)
Datos Mecánicos
PI/IK IP66/IK08, según norma EN 60529 y EN 62262
resistencia de vibracion 3G, conforme a la norma IEC 68-2-6.
SCx Frente: 0,0263 m²;Lado: 0,0363 m² Frente: 0,0285 m²;Lado: 0,0412 m² Frente: 0,0291 m²;Lado: 0,433 m²
Materiales Aluminio fundido a presión de alta resistencia (EN AC-46100)
Pintura Negro, plata, gris, solicitud personalizada
Tratamiento de superficies Poliéster termoendurecible anti-UV / Imprimación epoxi de 80 micras + Poliéster termoendurecible anti-UV (para ambientes extremadamente corrosivos).
Cable Precableado con un cable de aproximadamente 50 cm (Otras longitudes bajo pedido)
Montaje Entrada lateral/parte superior del poste
Otros
Esperanza de vida L70 > 100000hrs, @Ta 25°C
Garantía 5 años (Extensión de garantía hasta 10 años bajo pedido)
Tamaño del producto 676*290*137mm 756*308*138mm 756*308*138mm
Tamaño del cartón 745*340*200mm 825*360*200mm 825*360*200mm
Peso neto 6,0 kg 6,8 kg 8,2 kg
Peso bruto 7,2 kg 8,3 kg 9,7 kg
Recomendar   altura de instalación General 4-12m, según los requisitos reales del proyecto
Accesorios (estándar) Varilla de soporte, protector contra fallas de energía, 10KV SPD, aparato de respiración
Accesorios (opcional) Fotocélula (con toma Nema)
Campo de aplicación Calle urbana y rural
