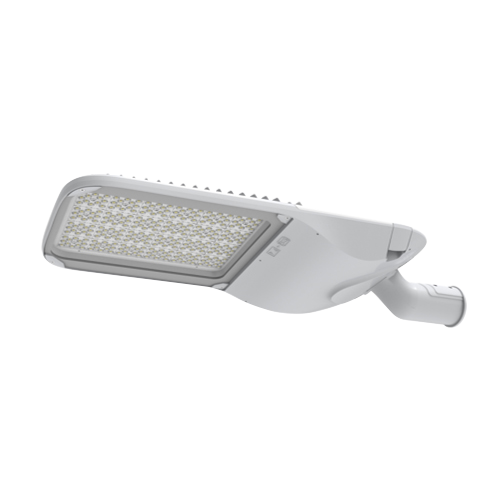

AOK-220WiL02
AOK
##
DESCRIPCIÓN DEL PRODUCTO
La serie IL02 está diseñada para alumbrado público, lentes individuales diseñadas con precisión hechas de policarbonato de grado óptico para una máxima intensidad de luz, los sistemas de microlentes producen distribuciones IESNA Tipo II, Tipo III, Tipo IV.Las luminarias producen 0 % de lúmenes totales por encima de 90 ° (Clasificación de errores, U = 0), brindan una comodidad visual mejorada al reducir el deslumbramiento y brindan una salida de luz más amplia, suave y uniforme. Los sistemas ópticos mantienen una clasificación IP66.
● Diseño aerodinámico para reducir la resistencia al viento
● Ubicación del sensor reservada para una fácil instalación
● Protección contra sobretensiones de 10KV~20KV
● Pulverización/PC + Vidrio templado
● Diseño de hebilla (80W-230W), fácil mantenimiento
● Radiador en forma de aleta, mejor disipación de calor (80W-230W)
ELÉCTRICO
• 1-10V/ PWM/ Temporizador de atenuación, 3 modos de temporizador, factor de potencia (PF) ≥0,95.
• Driver Clase II de corriente constante, 100-277Vac, 50-60Hz, Clase I opcional.
• Driver de alta eficiencia: hasta 90%, eficiencia mínima 85%.
• Protección contra sobretensiones de entrada: 6kV línea a línea, 10kV línea a tierra, 20KV SPD disponible.
• Clasificación de temperatura de funcionamiento: -40°F a 122°F (-40°C a 50°C).
• Fotocélula, Base Zhaga, Zigbee o Controlador de iluminación Lora disponibles.
• Dispositivo de protección contra sobretensiones 10KV~20KV.
CONSTRUCCIÓN
● Puerta extraíble con bisagras de entrada sin herramientas para facilitar el mantenimiento (80W-230W).
● Desconexión eléctrica automática: Disyuntor incorporado, bandeja de equipo eléctrico sin herramientas (80W-230W).
● Acabado de pintura en polvo de poliéster con estabilización UV para mayor durabilidad y resistencia a la corrosión.
● Montaje tiene ajuste de nivelación de -10° a +15° (80W-230W).
● Calificación de vibración 3G.
MONTAJE
Instalación de entrada lateral disponible, 80W-230W Entrada lateral y poste superior disponible
USO RECOMENDADO
iluminación de carreteras
luz de la calle
Luz de camino
Pasarelas de jardín
GARANTÍA
Garantía estándar de 5 años, garantía opcional de 10 años.Consulte con ventas de AOK para obtener un acuerdo detallado.

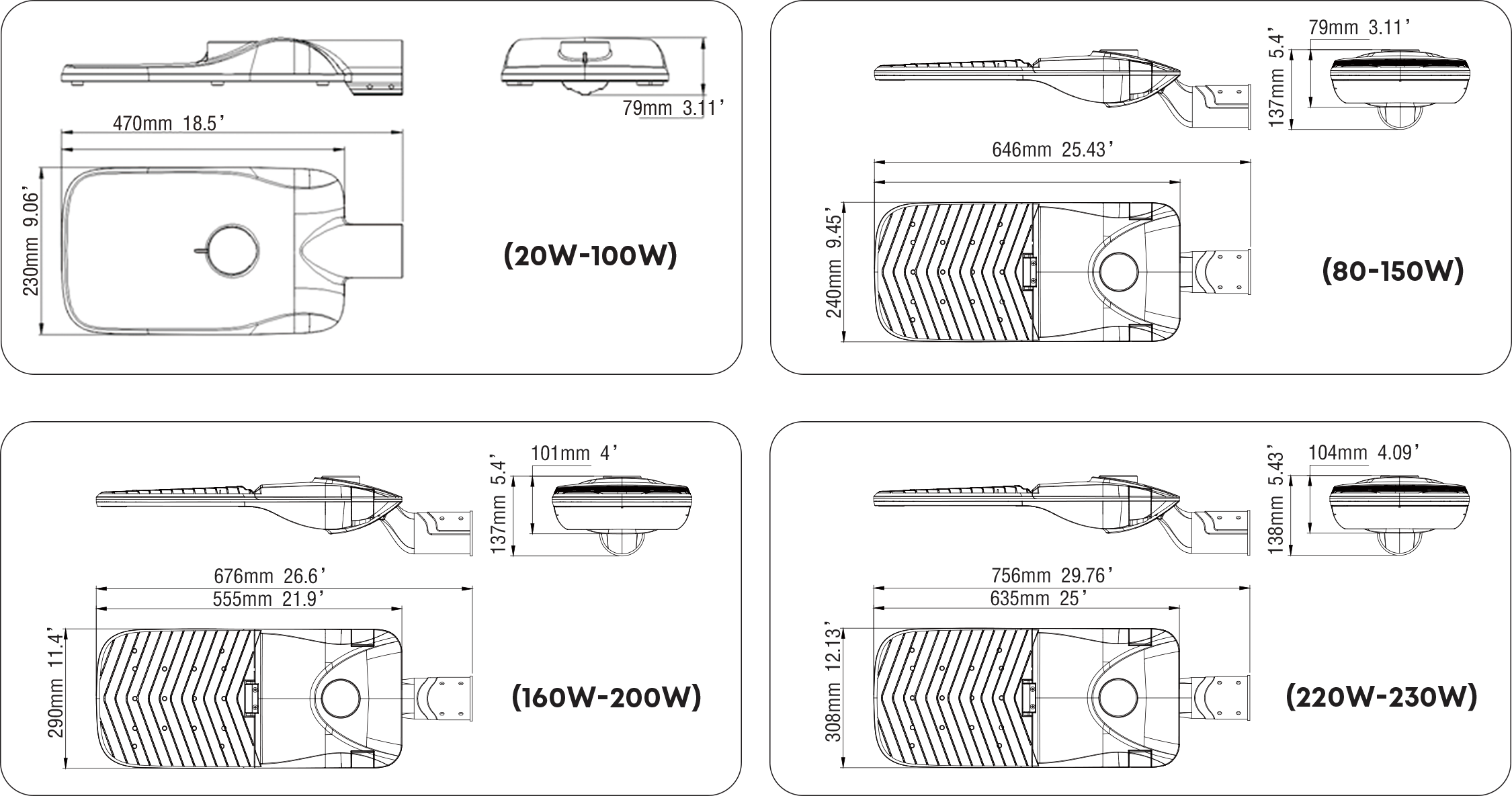

DIMENSIÓN
CERTIFICACIÓN/LISTADO
Listado CE/RoHS/ENEC/CB
DESCRIPCIÓN DEL PRODUCTO
La serie IL02 está diseñada para alumbrado público, lentes individuales diseñadas con precisión hechas de policarbonato de grado óptico para una máxima intensidad de luz, los sistemas de microlentes producen distribuciones IESNA Tipo II, Tipo III, Tipo IV.Las luminarias producen 0 % de lúmenes totales por encima de 90 ° (Clasificación de errores, U = 0), brindan una comodidad visual mejorada al reducir el deslumbramiento y brindan una salida de luz más amplia, suave y uniforme. Los sistemas ópticos mantienen una clasificación IP66.
● Diseño aerodinámico para reducir la resistencia al viento
● Ubicación del sensor reservada para una fácil instalación
● Protección contra sobretensiones de 10KV~20KV
● Pulverización/PC + Vidrio templado
● Diseño de hebilla (80W-230W), fácil mantenimiento
● Radiador en forma de aleta, mejor disipación de calor (80W-230W)
ELÉCTRICO
● 1-10V/ PWM/ atenuación del temporizador, 3 modos de temporizador, factor de potencia (PF) ≥0,95.
● Driver Clase II de corriente constante, 100-277Vac, 50-60Hz, Clase I opcional.
● Driver de alta eficiencia: hasta 90%, eficiencia mínima 85%.
● Protección contra sobretensiones de entrada: 6 kV línea a línea, 10 kV línea a tierra, 20 KV SPD disponible.
● Clasificación de temperatura de funcionamiento: -40°F a 122°F (-40°C a 50°C).
● Photocell, Zhaga Base, Zigbee o Lora Lighting Controller disponibles.
● Dispositivo de protección contra sobretensiones.
CONSTRUCCIÓN
● Puerta extraíble con bisagras de entrada sin herramientas para facilitar el mantenimiento (80W-230W).
● Desconexión eléctrica automática: Disyuntor incorporado, bandeja de equipo eléctrico sin herramientas (80W-230W).
● Acabado de pintura en polvo de poliéster con estabilización UV para mayor durabilidad y resistencia a la corrosión.
● Montaje tiene ajuste de nivelación de -10° a +15° (80W-230W).
● Calificación de vibración 3G.
MONTAJE
Instalación de entrada lateral disponible, 80W-230W Entrada lateral y poste superior disponible
USO RECOMENDADO
iluminación de carreteras
luz de la calle
Luz de camino
Pasarelas de jardín
GARANTÍA
Garantía estándar de 5 años, garantía opcional de 10 años.Consulte con ventas de AOK para obtener un acuerdo detallado.
DIMENSIÓN
CERTIFICACIÓN/LISTADO
Listado CE/RoHS/ENEC/CB
DESCRIPCIÓN DEL PRODUCTO
La serie IL02 está diseñada para alumbrado público, lentes individuales diseñadas con precisión hechas de policarbonato de grado óptico para una máxima intensidad de luz, los sistemas de microlentes producen distribuciones IESNA Tipo II, Tipo III, Tipo IV.Las luminarias producen 0 % de lúmenes totales por encima de 90 ° (Clasificación de errores, U = 0), brindan una comodidad visual mejorada al reducir el deslumbramiento y brindan una salida de luz más amplia, suave y uniforme. Los sistemas ópticos mantienen una clasificación IP66.
● Diseño aerodinámico para reducir la resistencia al viento
● Ubicación del sensor reservada para una fácil instalación
● Protección contra sobretensiones de 10KV~20KV
● Pulverización/PC + Vidrio templado
● Diseño de hebilla (80W-230W), fácil mantenimiento
● Radiador en forma de aleta, mejor disipación de calor (80W-230W)
ELÉCTRICO
• 1-10V/ PWM/ Temporizador de atenuación, 3 modos de temporizador, factor de potencia (PF) ≥0,95.
• Driver Clase II de corriente constante, 100-277Vac, 50-60Hz, Clase I opcional.
• Driver de alta eficiencia: hasta 90%, eficiencia mínima 85%.
• Protección contra sobretensiones de entrada: 6kV línea a línea, 10kV línea a tierra, 20KV SPD disponible.
• Clasificación de temperatura de funcionamiento: -40°F a 122°F (-40°C a 50°C).
• Fotocélula, Base Zhaga, Zigbee o Controlador de iluminación Lora disponibles.
• Dispositivo de protección contra sobretensiones 10KV~20KV.
CONSTRUCCIÓN
● Puerta extraíble con bisagras de entrada sin herramientas para facilitar el mantenimiento (80W-230W).
● Desconexión eléctrica automática: Disyuntor incorporado, bandeja de equipo eléctrico sin herramientas (80W-230W).
● Acabado de pintura en polvo de poliéster con estabilización UV para mayor durabilidad y resistencia a la corrosión.
● Montaje tiene ajuste de nivelación de -10° a +15° (80W-230W).
● Calificación de vibración 3G.
MONTAJE
Instalación de entrada lateral disponible, 80W-230W Entrada lateral y poste superior disponible
USO RECOMENDADO
iluminación de carreteras
luz de la calle
Luz de camino
Pasarelas de jardín
GARANTÍA
Garantía estándar de 5 años, garantía opcional de 10 años.Consulte con ventas de AOK para obtener un acuerdo detallado.
DIMENSIÓN
CERTIFICACIÓN/LISTADO
Listado CE/RoHS/ENEC/CB
DESCRIPCIÓN DEL PRODUCTO
La serie IL02 está diseñada para alumbrado público, lentes individuales diseñadas con precisión hechas de policarbonato de grado óptico para una máxima intensidad de luz, los sistemas de microlentes producen distribuciones IESNA Tipo II, Tipo III, Tipo IV.Las luminarias producen 0 % de lúmenes totales por encima de 90 ° (Clasificación de errores, U = 0), brindan una comodidad visual mejorada al reducir el deslumbramiento y brindan una salida de luz más amplia, suave y uniforme. Los sistemas ópticos mantienen una clasificación IP66.
● Diseño aerodinámico para reducir la resistencia al viento
● Ubicación del sensor reservada para una fácil instalación
● Protección contra sobretensiones de 10KV~20KV
● Pulverización/PC + Vidrio templado
● Diseño de hebilla (80W-230W), fácil mantenimiento
● Radiador en forma de aleta, mejor disipación de calor (80W-230W)
ELÉCTRICO
● 1-10V/ PWM/ atenuación del temporizador, 3 modos de temporizador, factor de potencia (PF) ≥0,95.
● Driver Clase II de corriente constante, 100-277Vac, 50-60Hz, Clase I opcional.
● Driver de alta eficiencia: hasta 90%, eficiencia mínima 85%.
● Protección contra sobretensiones de entrada: 6 kV línea a línea, 10 kV línea a tierra, 20 KV SPD disponible.
● Clasificación de temperatura de funcionamiento: -40°F a 122°F (-40°C a 50°C).
● Photocell, Zhaga Base, Zigbee o Lora Lighting Controller disponibles.
● Dispositivo de protección contra sobretensiones.
CONSTRUCCIÓN
● Puerta extraíble con bisagras de entrada sin herramientas para facilitar el mantenimiento (80W-230W).
● Desconexión eléctrica automática: Disyuntor incorporado, bandeja de equipo eléctrico sin herramientas (80W-230W).
● Acabado de pintura en polvo de poliéster con estabilización UV para mayor durabilidad y resistencia a la corrosión.
● Montaje tiene ajuste de nivelación de -10° a +15° (80W-230W).
● Calificación de vibración 3G.
MONTAJE
Instalación de entrada lateral disponible, 80W-230W Entrada lateral y poste superior disponible
USO RECOMENDADO
iluminación de carreteras
luz de la calle
Luz de camino
Pasarelas de jardín
GARANTÍA
Garantía estándar de 5 años, garantía opcional de 10 años.Consulte con ventas de AOK para obtener un acuerdo detallado.
DIMENSIÓN
CERTIFICACIÓN/LISTADO
Listado CE/RoHS/ENEC/CB

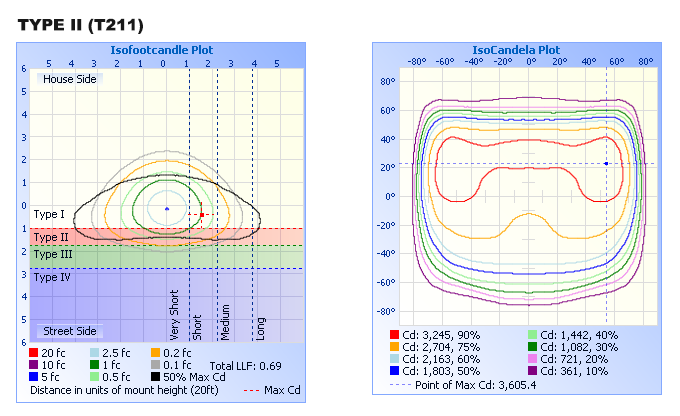

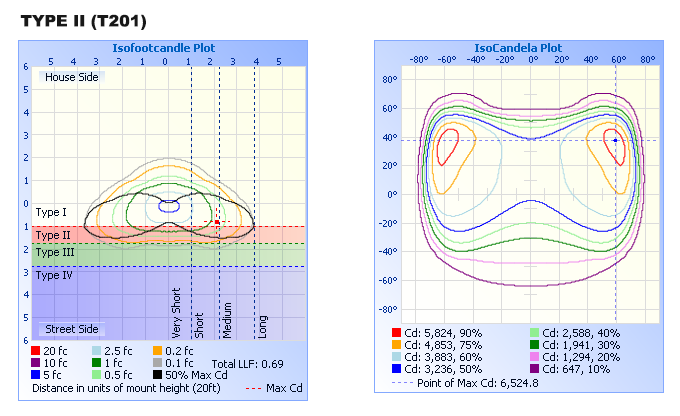

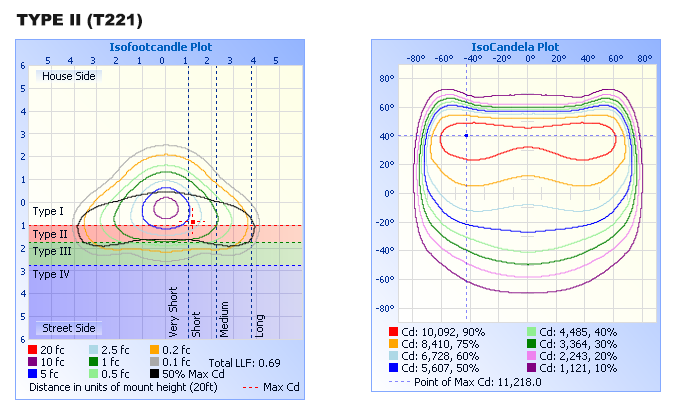

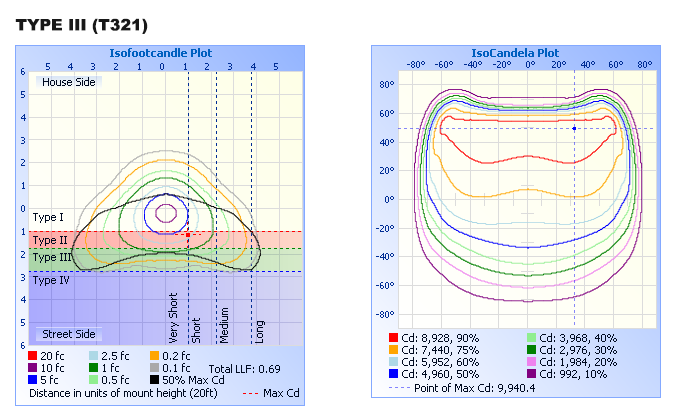

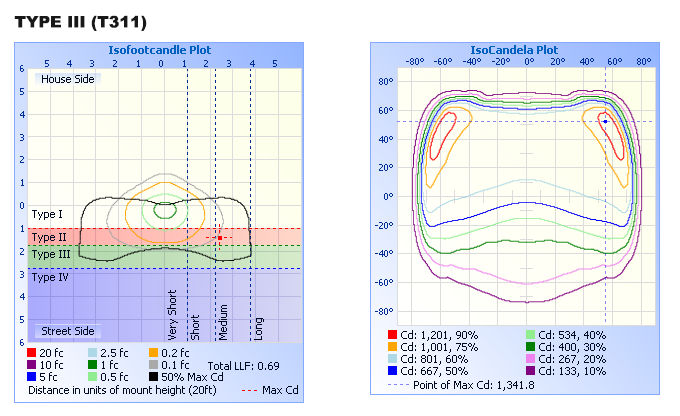

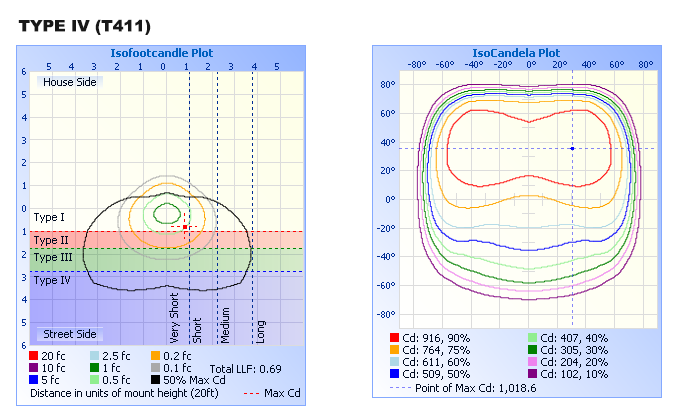

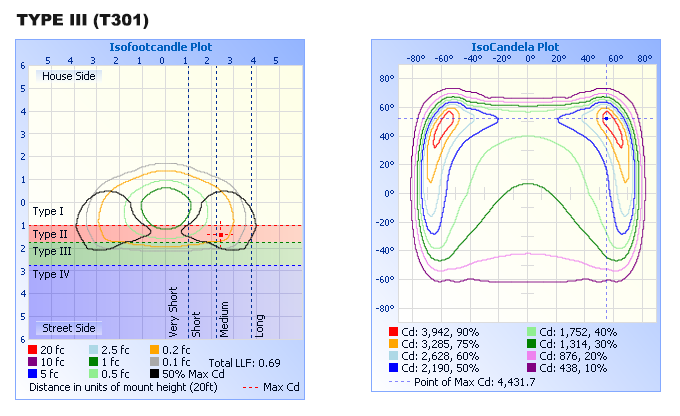

Diagrama de distribución
Parámetro estándar
Datos eléctricos | |||
Modelo | AOK-220WiL02 | AOK-230WiL02 | |
Rangos de potencia | 220W-230W | ||
Voltaje de entrada | 100-277 VCA | ||
THD | <20% | ||
FP | >0,95 | ||
Conductor | Inventronics/Sosen/Philips.Clase 1/ Clase 2, UE | ||
Temperatura de funcionamiento | -40 °C a 50 °C (-40 °F a 122 °F) | ||
Opción de control | DALI, 1-10V/PWM/ oscurecimiento del temporizador, Nema, Zhaga, Sensor de detección de presencia.Dim-to-Off con alimentación en espera <= 0,5 W. | ||
Protección contra sobretensiones | 10kV / 20kV opcional | ||
Datos fotométricos | |||
Eficacia (LM/W) (IRC 70Ra, 5000K) (Desv estándar ±3%) | T201 | 141lm/W | 139lm/W |
T211 | 140 lm/W | 138lm/W | |
T221 | 148 lm/W | 146 lm/W | |
T301 | 137lm/W | 135 lm/W | |
T311 | 140 lm/W | 138lm/W | |
T321 | 148 lm/W | 146 lm/W | |
T411 | 140 lm/W | 138lm/W | |
Flujo luminoso (lm) (CRI 70Ra, 5000K) (Desv estándar ±3%) | T201 | 31020lm | 31970lm |
T211 | 30800lm | 31740lm | |
T221 | 32560lm | 33580lm | |
T301 | 30140lm | 31050lm | |
T311 | 30800lm | 31740lm | |
T321 | 32560lm | 33580lm | |
T411 | 30800lm | 31740lm | |
ULR | = 0%, @ Inclinación de luminaria 0° | ||
CCT | 2700K, 3000K, 4000K, 5000K, 5700K, 6500K | ||
IRC | 70Ra, 80Ra, 90Ra opcional | ||
Ángulo de haz | 30D/60D/90D/120D/T2/T3/T4 | ||
Fabricante de LED | LUMILEDS/Seúl | ||
modelo LED | Lumileds 3030/Seúl 3030 | ||
Lente | Policarbonato+vidrio templado (5 mm de espesor) | ||
Datos Mecánicos | |||
PI/IK | IP66/IK08, según norma EN 60529 y EN 62262 | ||
resistencia de vibracion | 3G, conforme a la norma IEC 68-2-6. | ||
SCx | Frente: 0,0285 m²;Lado: 0,0412 m² | ||
Materiales | Aluminio fundido a presión de alta resistencia (EN AC-46100) | ||
Pintura | Negro, Plata, Solicitud personalizada | ||
Tratamiento de superficies | Poliéster termoendurecible anti-UV / Imprimación epoxi de 80 micras + Poliéster termoendurecible anti-UV (para ambientes extremadamente corrosivos). | ||
Cable | Precableado con cable de 30 cm (Otras longitudes bajo pedido) | ||
Montaje | Entrada lateral/parte superior del poste | ||
Otros | |||
Esperanza de vida | L90B10 > 52000h, @Ta 25°C | ||
Garantía | 5 años (Extensión de garantía hasta 10 años bajo pedido) | ||
Tamaño del producto | 756*308*138mm | ||
Tamaño del cartón | 825*360*200mm | ||
Peso neto | 6,8 kg | ||
Peso bruto | 8,3 kg | ||
Recomendar altura de instalación | General 4-12m, según los requisitos reales del proyecto | ||
Campo de aplicación | Calle urbana y rural |
Diagrama de distribución
Parámetro estándar
Datos eléctricos | |||
Modelo | AOK-220WiL02 | AOK-230WiL02 | |
Rangos de potencia | 220W-230W | ||
Voltaje de entrada | 100-277 VCA | ||
THD | <20% | ||
FP | >0,95 | ||
Conductor | Inventronics/Sosen/Philips.Clase 1/ Clase 2, UE | ||
Temperatura de funcionamiento | -40 °C a 50 °C (-40 °F a 122 °F) | ||
Opción de control | DALI, 1-10V/PWM/ oscurecimiento del temporizador, Nema, Zhaga, Sensor de detección de presencia.Dim-to-Off con alimentación en espera <= 0,5 W. | ||
Protección contra sobretensiones | 10kV / 20kV opcional | ||
Datos fotométricos | |||
Eficacia (LM/W) (IRC 70Ra, 5000K) (Desv estándar ±3%) | T201 | 141lm/W | 139lm/W |
T211 | 140 lm/W | 138lm/W | |
T221 | 148 lm/W | 146 lm/W | |
T301 | 137lm/W | 135 lm/W | |
T311 | 140 lm/W | 138lm/W | |
T321 | 148 lm/W | 146 lm/W | |
T411 | 140 lm/W | 138lm/W | |
Flujo luminoso (lm) (CRI 70Ra, 5000K) (Desv estándar ±3%) | T201 | 31020lm | 31970lm |
T211 | 30800lm | 31740lm | |
T221 | 32560lm | 33580lm | |
T301 | 30140lm | 31050lm | |
T311 | 30800lm | 31740lm | |
T321 | 32560lm | 33580lm | |
T411 | 30800lm | 31740lm | |
ULR | = 0%, @ Inclinación de luminaria 0° | ||
CCT | 2700K, 3000K, 4000K, 5000K, 5700K, 6500K | ||
IRC | 70Ra, 80Ra, 90Ra opcional | ||
Ángulo de haz | 30D/60D/90D/120D/T2/T3/T4 | ||
Fabricante de LED | LUMILEDS/Seúl | ||
modelo LED | Lumileds 3030/Seúl 3030 | ||
Lente | Policarbonato+vidrio templado (5 mm de espesor) | ||
Datos Mecánicos | |||
PI/IK | IP66/IK08, según norma EN 60529 y EN 62262 | ||
resistencia de vibracion | 3G, conforme a la norma IEC 68-2-6. | ||
SCx | Frente: 0,0285 m²;Lado: 0,0412 m² | ||
Materiales | Aluminio fundido a presión de alta resistencia (EN AC-46100) | ||
Pintura | Negro, Plata, Solicitud personalizada | ||
Tratamiento de superficies | Poliéster termoendurecible anti-UV / Imprimación epoxi de 80 micras + Poliéster termoendurecible anti-UV (para ambientes extremadamente corrosivos). | ||
Cable | Precableado con cable de 30 cm (Otras longitudes bajo pedido) | ||
Montaje | Entrada lateral/parte superior del poste | ||
Otros | |||
Esperanza de vida | L90B10 > 52000h, @Ta 25°C | ||
Garantía | 5 años (Extensión de garantía hasta 10 años bajo pedido) | ||
Tamaño del producto | 756*308*138mm | ||
Tamaño del cartón | 825*360*200mm | ||
Peso neto | 6,8 kg | ||
Peso bruto | 8,3 kg | ||
Recomendar altura de instalación | General 4-12m, según los requisitos reales del proyecto | ||
Campo de aplicación | Calle urbana y rural |
