AOK-115WoT

DESCRIPCIÓN DEL PRODUCTO

La serie OT LED de área/caja de zapatos/alumbrado público/luz LED deportiva, diseñada para aplicaciones comerciales e industriales, proporciona temperaturas de funcionamiento más frías, luz más brillante y una luz LED más larga.La carcasa está hecha de aleación de aluminio fundido a presión y utiliza aletas externas para garantizar una mayor disipación del calor.Recubrimiento anticorrosión.

CARACTERÍSTICAS

Dispone de distribución profesional para alumbrado de parking y alumbrado público y para alumbrado de campos deportivos.Diseño antirreflejo, clasificación BUG: U=0.La óptica giratoria permite que la luminaria obtenga diferentes direcciones de distribución de la luz.El protector de bajo deslumbramiento opcional bloquea las luces fuera del haz principal, para tener un impacto mínimo en la salida de luz total y reducir el deslumbramiento.

ELÉCTRICO

● Entrada de voltaje universal estándar (100-277 Vac), 50/60 Hz, opción de 347-480 V.

●Prueba L90B10: 100000+horas a 25℃.

●0-10V/ PWM/ Atenuación del temporizador, 3 modos de temporizador, Atenuación para apagar con alimentación en espera ≤0,5 W.

● Controlador de alta eficiencia: hasta 93,5%, eficiencia mínima 87,5%.

●Protección contra sobretensiones de entrada: 6kV línea a línea, 10kV línea a tierra.

●Fotocélula, sensor PIR, 20KV SPD disponible.

●Clasificación de temperatura de funcionamiento de -40 °C a 50 °C (-40 °F a 122 °F)

CONSTRUCCIÓN

1. Capa de disipación de calor súper eficiente

2. Fuente de luz: placa PCB con LED

3. Carcasa principal de anticuerpos de aluminio fundido a presión, IP66

4. Espacio para receptáculo de 5/7 pines actualizable para sensor de fotocélula y sistemas inteligentes

5. Hebilla sin herramientas al panel de acceso del conductor

6. Lente de PC giratoria de grado óptico tipo III/IV/V

7. Controlador regulable de 1-10 V de nivel superior 100-277 V/, 347-480 V opcional

8. Panel de acceso del conductor sin herramientas con espacio reservado para el sensor de ocupación cubierto por una tapa extraíble que se adapta al sensor Watt Stopper FSP

9. Dispositivo de protección contra sobretensiones

10. Panel de acceso al soporte para cableado

11. El soporte intercambiable se adapta a postes redondos/cuadrados.Otros soportes opcionales como yugo, encendido, etc.

ACCESORIOS DE MONTAJE

TIPO AG Soportes, Sensor, Fotocélula, PIR, SPD, Visor opcional.

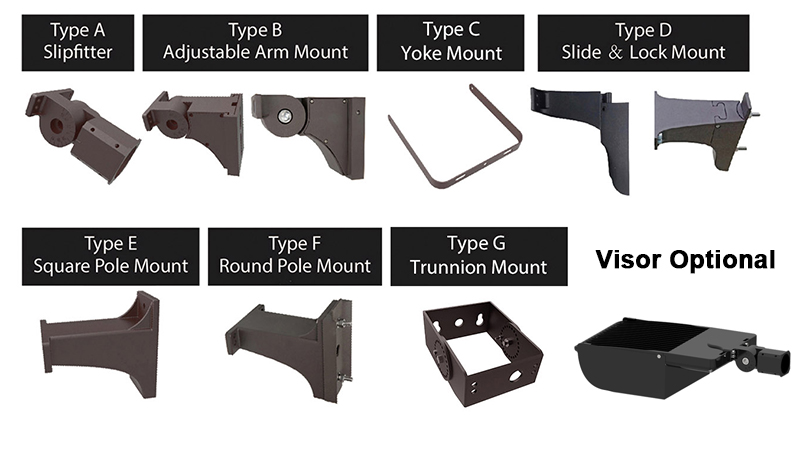

corchetes OT

APLICACIONES

Calle y Carretera

Estacionamiento y Garaje

Iluminación de vallas publicitarias

Aeropuerto

GARANTÍA

Garantía estándar de 5 años, garantía opcional de 10 años.Consulte con ventas de AOK para obtener un acuerdo detallado.

DIMENSIÓN

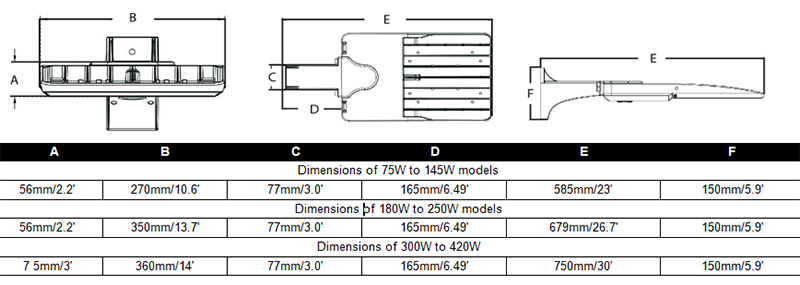

TAMAÑO OT

CERTIFICACIÓN/LISTADO

UL/cULus/FCC/CE/ENEC/SAA/RoHS

【Archivo Descargar】

OT_Parkinglight_v22-0615.pdf

Instalación para el soporte de ajuste deslizante tipo A de la serie AOK oT.pdf

Instalación para el soporte de montaje de brazo ajustable tipo B de la serie AOK oT.pdf

Instalación para la serie AOK oT Tipo CU forma bracket.pdf

Instalación para AOK oT serie Tipo D slide & lock mount.pdf

Instalación para el soporte de brazo directo tipo E&F de la serie AOK oT.pdf

Diagrama de distribución

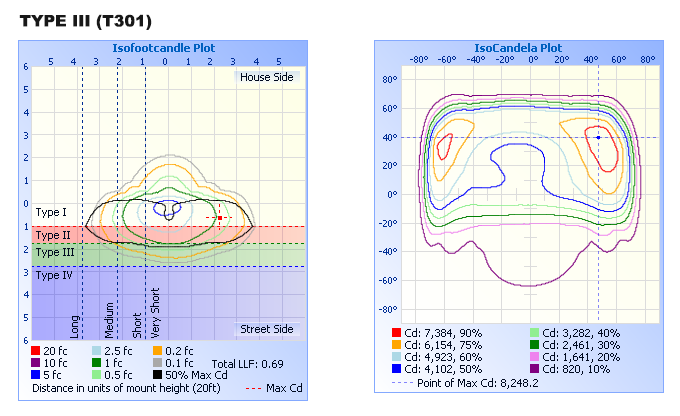

OT_T301 OT_T302

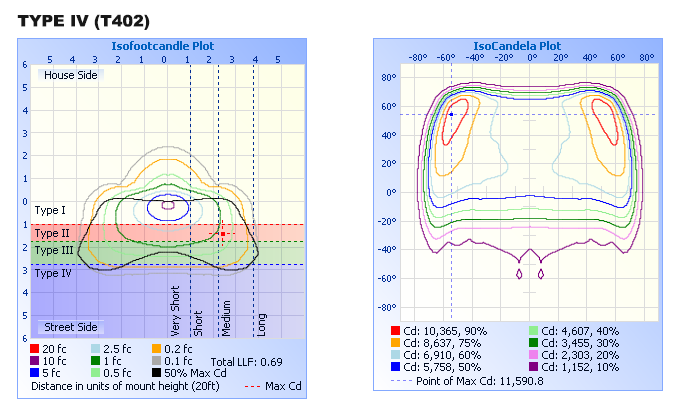

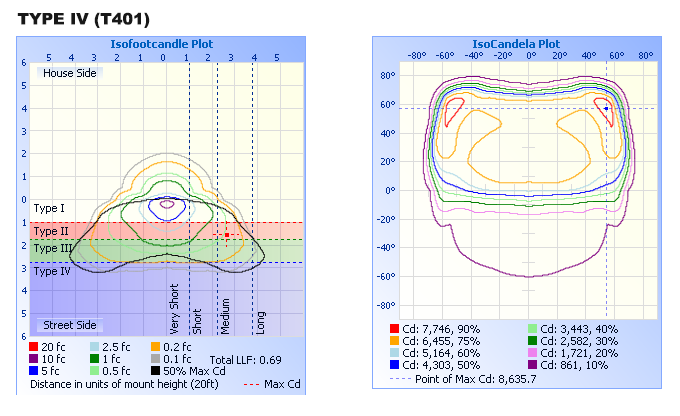

OT_T401 OT_T402

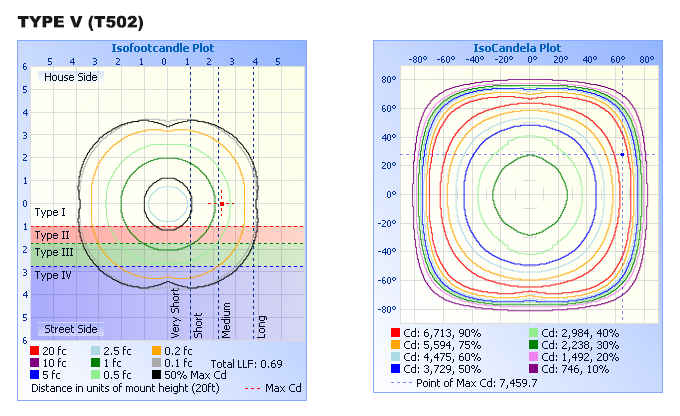

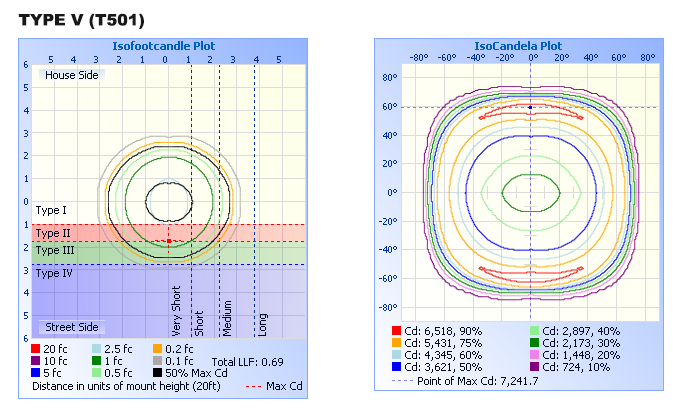

OT_T501 OT_T502

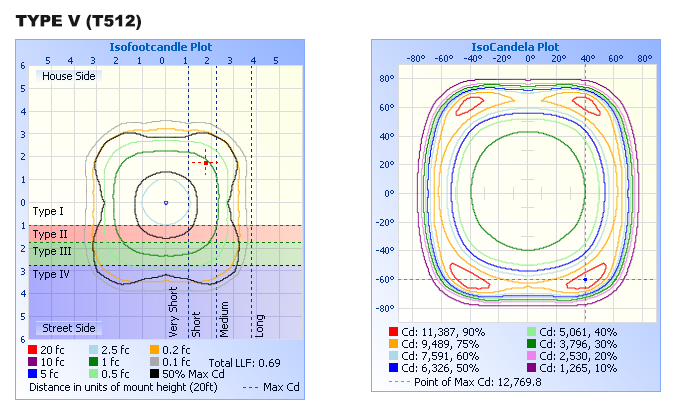

OT_T512

Datos eléctricos
Modelo		AOK-75WOT	AOK-115WOT	AOK-145WOT
Potencia (W)		75W	115W	145W
Voltaje de entrada		100-277 V CA, 50/60 Hz, 347/480 V CA opcional
THD		7,50%	7,00%	6,50%
FP		0.98	0.98	0.99
Temperatura de funcionamiento		-40 °C a 50 °C (-40 °F a 122 °F)
Opción de control		DALI, 1-10V/PWM/ oscurecimiento del temporizador, Nema, Zhaga, Sensor de detección de presencia. Dim-to-Off con alimentación en espera <= 0,5 W.interruptor DIP.
Conductor		Meanwell/Inventronics/Sosen
Protección contra sobretensiones		10kV / 20kV opcional
Datos fotométricos
Eficacia (lm/W) (LUMILEDS,Desviación estándar ±3%)	T301	144 lm/W	131 lm/W	113 lm/W
	T302	166 lm/W	159 lm/W	152 lm/W
	T401	140 lm/W	135 lm/W	127 lm/W
	T402	167 lm/W	168 lm/W	161 lm/W
	T501	146 lm/W	135 lm/W	129 lm/W
	T502	169 lm/W	162 lm/W	153 lm/W
Eficacia (lm/W) (ALMA, Desv. Estándar ±3%)	T302	171 lm/W	170 lm/W	165 lm/W
	T402	170 lm/W	169 lm/W	165 lm/W
	T502	176 lm/W	172 lm/W	169 lm/W
Flujo luminoso (lm) (LUMILEDOS)	T301	10765 lm	15066 lm	16378 lm
	T302	12467 lm	18253 lm	22001 lm
	T401	10501 lm	15518 lm	18401 lm
	T402	12528 lm	19327 pelicula	23367 lm
	T501	10984 lm	15579 lm	18656 lm
	T502	12708 lm	18577 lm	22179 lm
Flujo luminoso (lm) (ALMA)	T302	12819 lm	19495 pelicula	23976 lm
	T402	12761 lm	19491 película	23992 lm
	T502	13176 lm	19824 pelicula	24540 lm
ulor		= 0%, @ Inclinación de luminaria 0°
CCT		3000K, 4000K, 5000K, 5700K, 6500K
IRC		70Ra, 80Ra, 90Ra opcional
Ángulo de haz		Tipo III/Tipo IV/Tipo V/T512
Fabricante de LED		LUMILEDS/Souel
modelo LED		Lumileds 3030/Lumileds 5050/Souel 5050
corriente de trabajo de LED único (mA)	T301	0.065	0.101	0.127(0.12)
	T302	0.033	0.051	0.064
	T401	0.065	0.101	0,127 (0,12)
	T402	0.033	0.051	0.064
	T501	0.065	0.101	0,127 (0,12)
	T502	0.033	0.051	0.064
Lente		Policarbonato (Mejor resistencia al impacto que el vidrio)
Datos Mecánicos
PI/IK		IP66/IK10, según norma EN 60529 y EN 62262
resistencia de vibracion		3G, conforme a la norma IEC 68-2-6.
SCx		Frente: 0,113976m²; Frontal: 0,0152m²; Lado: 0.02997m²
Vivienda/Materiales		Aluminio fundido a presión de alta resistencia (EN AC-46100)
Tratamiento de superficies		Poliéster termoendurecible anti-UV / Imprimación epoxi de 80 micras + Poliéster termoendurecible anti-UV (para ambientes extremadamente corrosivos).
Pintura		Negro, Bronce, Solicitud personalizada
Cable		Precableado con cable de 70 cm (Otras longitudes bajo pedido)
Montaje		Instalador deslizante/Montaje de brazo/Montaje de yugo/Deslizante y bloqueo/Poste cuadrado/Poste redondo/Muñón
Otros
Esperanza de vida		L90B10 > 52000h, @Tq 25°C
Garantía		5 años (Extensión de garantía hasta 10 años bajo pedido)
Certificación		UL/cUL/FCC/CE/ENEC/SAA/RoHS, para otros certificados por favor solicite
Tamaño del producto		507327185mm	507327185mm	507327185mm
Peso neto (± 10%)		3,7 kg	4,0 kg	4,0 kg
Altura de instalación recomendada		General 4-12m, según los requisitos reales del proyecto
Campo de aplicación		Adecuado para iluminación de áreas como estacionamientos, muelles de carga y calles;Pista de tenis
