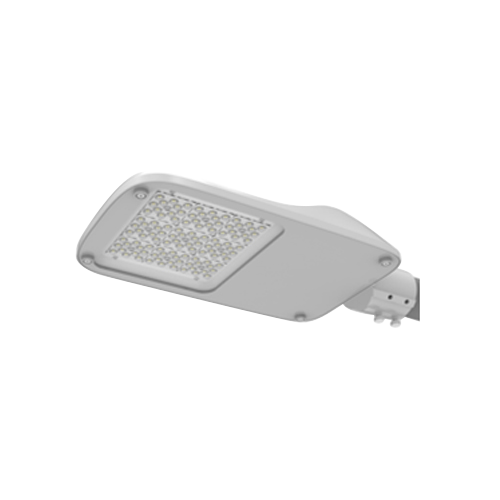

AOK-100WiL02s

Eficacia luminosa de hasta 160 lm/W, garantía limitada de 5 a 10 años.
Estado de Disponibilidad:
Cantidad:
  • AOK-100WiL02s

  • AOK

  • ##

DESCRIPCIÓN DEL PRODUCTO

La serie IL02 está diseñada para alumbrado público, lentes individuales diseñadas con precisión hechas de policarbonato de grado óptico para una máxima intensidad de luz, los sistemas de microlentes producen distribuciones IESNA Tipo II, Tipo III, Tipo IV.Las luminarias producen 0 % de lúmenes totales por encima de 90 ° (Clasificación de errores, U = 0), brindan una comodidad visual mejorada al reducir el deslumbramiento y brindan una salida de luz más amplia, suave y uniforme. Los sistemas ópticos mantienen una clasificación IP66.

● Diseño aerodinámico para reducir la resistencia al viento

● Ubicación del sensor reservada para una fácil instalación

●  Protección contra sobretensiones de 10KV~20KV

● Pulverización/PC + Vidrio templado

● Diseño de hebilla (80W-230W), fácil mantenimiento

● Radiador en forma de aleta, mejor disipación de calor (80W-230W)


ELÉCTRICO

• 1-10V/ PWM/ Temporizador de atenuación, 3 modos de temporizador, factor de potencia (PF) ≥0,95.

• Driver Clase II de corriente constante, 100-277Vac, 50-60Hz, Clase I opcional.

• Driver de alta eficiencia: hasta 90%, eficiencia mínima 85%.

• Protección contra sobretensiones de entrada: 6kV línea a línea, 10kV línea a tierra, 20KV SPD disponible.

• Clasificación de temperatura de funcionamiento:   -40°F a 122°F (-40°C a 50°C).

• Fotocélula, Base Zhaga, Zigbee o Controlador de iluminación Lora disponibles.

• Dispositivo de protección contra sobretensiones 10KV~20KV.


CONSTRUCCIÓN

● Puerta extraíble con bisagras de entrada sin herramientas para facilitar el mantenimiento (80W-230W).

● Desconexión eléctrica automática: Disyuntor incorporado, bandeja de equipo eléctrico sin herramientas (80W-230W).

● Acabado de pintura en polvo de poliéster con estabilización UV para mayor durabilidad y resistencia a la corrosión.

● Montaje tiene ajuste de nivelación de -10° a   +15° (80W-230W).

● Calificación de vibración 3G.


MONTAJE

Instalación de entrada lateral disponible, 80W-230W  Entrada lateral y poste superior  disponible



USO RECOMENDADO

iluminación de carreteras

luz de la calle

Luz de camino

Pasarelas de jardín



GARANTÍA

Garantía estándar de 5 años, garantía opcional de 10 años.Consulte con ventas de AOK para obtener un acuerdo detallado.



DIMENSIÓN

Tamaño IL02 (1)

CERTIFICACIÓN/LISTADO

Listado CE/RoHS/ENEC/CB





Diagrama de distribución

IL02-T201IL02-T211IL02-T221IL02-T301IL02-T311IL02-T321IL02-T411

Parámetro estándar

Datos eléctricos
Modelo AOK-20WiL02s AOK-30WiL02s AOK-40WiL02s AOK-50WiL02s AOK-60WiL02s AOK-70WiL02s AOK-80WiL02s AOK-90WiL02s AOK-100WiL02s
Rangos de potencia 20W-100W
Voltaje de entrada 100-277 VCA
THD <20%
FP >0,95
Conductor Inventronics/Sosen/Philips.Clase 1/ Clase 2, UE
Temperatura de funcionamiento -40 °C a 50 °C (-40 °F a 122 °F)
Opción de control DALI, 1-10V/PWM/   oscurecimiento del temporizador, Nema, Zhaga,   Sensor de detección de presencia.Dim-to-Off con alimentación en espera <= 0,5 W.
Protección contra sobretensiones 10kV / 20kV opcional
Datos fotométricos
Eficacia (lm/W)
(IRC 70Ra, 5000K)
(Desv estándar ±3%)
T201 156lm/W 155 lm/W 150 lm/W 148 lm/W 146 lm/W 144 lm/W 142 lm/W 140 lm/W 136lm/W
T211 155 lm/W 154 lm/W 147 lm/W 145 lm/W 143lm/W 141lm/W 139lm/W 137lm/W 133lm/W
T221 158lm/W 156lm/W 154 lm/W 152 lm/W 150 lm/W 148 lm/W 146 lm/W 144 lm/W 140 lm/W
T301 152 lm/W 153lm/W 145 lm/W 143lm/W 141lm/W 139lm/W 137lm/W 135 lm/W 131lm/W
T311 155 lm/W 154 lm/W 147 lm/W 145 lm/W 143lm/W 141lm/W 139lm/W 137lm/W 133lm/W
T321 158lm/W 156lm/W 154 lm/W 152 lm/W 150 lm/W 148 lm/W 146 lm/W 144 lm/W 140 lm/W
T411 155 lm/W 154 lm/W 147 lm/W 145 lm/W 143lm/W 141lm/W 139lm/W 137lm/W 133lm/W
Flujo luminoso (lm) (CRI 70Ra, 5000K)
(Desv estándar ±3%)
T201 3120lm 4650lm 6000lm 7400lm 8760lm 10080lm 11360lm 12600lm 13600lm
T211 3100lm 4620lm 5880lm 7250lm 8580lm 9870lm 11120lm 12330lm 13300lm
T221 3160lm 4680lm 6160lm 7600lm 9000lm 10360lm 11680lm 12960lm 14000lm
T301 3040lm 4590lm 5800lm 7150lm 8460lm 9730lm 10960lm 12150lm 13100lm
T311 3100lm 4620lm 5880lm 7250lm 8580lm 9870lm 11120lm 12330lm 13300lm
T321 3160lm 4680lm 6160lm 7600lm 9000lm 10360lm 11680lm 12960lm 14000lm
T411 3100lm 4620lm 5880lm 7250lm 8580lm 9870lm 11120lm 12330lm 13300lm
ULR = 0%, @ Inclinación de luminaria 0°
CCT 2700K, 3000K, 4000K, 5000K, 5700K, 6500K
IRC 70Ra, 80Ra, 90Ra opcional
Ángulo de haz 30D/60D/90D/120D/T2/T3/T4
Fabricante de LED LUMILEDS/Seúl
modelo LED Lumileds 3030/Seúl 3030
Lente Policarbonato+vidrio templado (5 mm de espesor)
Datos Mecánicos
PI/IK IP66/IK08, según norma EN 60529 y EN 62262
resistencia de vibracion 3G, conforme a la norma IEC 68-2-6.
SCx


Frente: 0,014 m²;Lado: 0,0214 m²
Materiales Aluminio fundido a presión de alta resistencia (EN AC-46100)
Pintura Negro, Plata, Solicitud personalizada
Tratamiento de superficies Poliéster termoendurecible anti-UV / Imprimación epoxi de 80 micras + Poliéster termoendurecible anti-UV (para ambientes extremadamente corrosivos).
Cable Precableado con cable de 30 cm (Otras longitudes bajo pedido)
Montaje Entrada lateral/parte superior del poste
Otros









Esperanza de vida L90B10 > 52000h, @Ta 25°C
Garantía 5 años (Extensión de garantía hasta 10 años bajo pedido)
Tamaño del producto
470*230*79mm
Tamaño del cartón 520*270*135mm
Peso neto 3,1 kg
Peso bruto 4,0 kg
Recomendar   altura de instalación General 4-12m, según los requisitos reales del proyecto
Campo de aplicación Calle urbana y rural
