AOK-100WiL02

Eficacia luminosa de hasta 160 lm/W, garantía limitada de 5 a 10 años.
Estado de Disponibilidad:
Cantidad:
  • AOK-100WiL02

  • AOK

  • ##

DESCRIPCIÓN DEL PRODUCTO

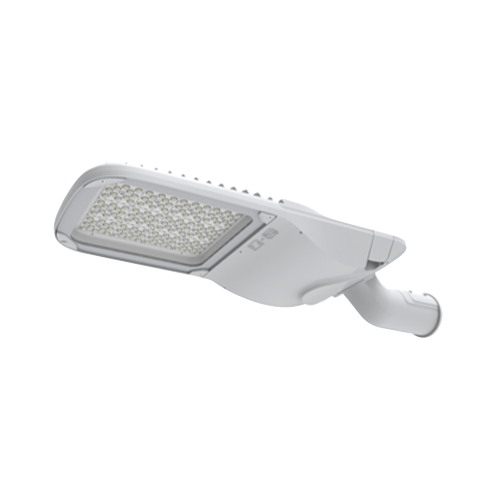

La serie IL02 está diseñada para alumbrado público, lentes individuales diseñadas con precisión hechas de policarbonato de grado óptico para una máxima intensidad de luz, los sistemas de microlentes producen distribuciones IESNA Tipo II, Tipo III, Tipo IV.Las luminarias producen un 0 % de lúmenes totales por encima de 90° (Clasificación de ERROR, U=0), Ofrecen una comodidad visual mejorada al reducir el deslumbramiento y proporcionan una salida de luz más amplia, suave y uniforme. Los sistemas ópticos mantienen una clasificación IP66.

● Diseño aerodinámico para reducir la resistencia al viento

● Ubicación del sensor reservada para una fácil instalación

●  Protección contra sobretensiones de 10KV~20KV

● Pulverización/PC + Vidrio templado

● Diseño de hebilla (80W-230W), fácil mantenimiento

● Radiador en forma de aleta, mejor disipación de calor (80W-230W)


ELÉCTRICO

• 1-10V/ PWM/ Temporizador de atenuación, 3 modos de temporizador, factor de potencia (PF) ≥0,95.

• Driver Clase II de corriente constante, 100-277Vac, 50-60Hz, Clase I opcional.

• Driver de alta eficiencia: hasta 90%, eficiencia mínima 85%.

• Protección contra sobretensiones de entrada: 6kV línea a línea, 10kV línea a tierra, 20KV SPD disponible.

• Clasificación de temperatura de funcionamiento:   -40°F a 122°F (-40°C a 50°C).

• Fotocélula, Base Zhaga, Zigbee o Controlador de iluminación Lora disponibles.

• Dispositivo de protección contra sobretensiones 10KV~20KV.


CONSTRUCCIÓN

● Puerta extraíble con bisagras de entrada sin herramientas para facilitar el mantenimiento (80W-230W).

● Desconexión eléctrica automática: Disyuntor incorporado, bandeja de equipo eléctrico sin herramientas (80W-230W).

● Acabado de pintura en polvo de poliéster con estabilización UV para mayor durabilidad y resistencia a la corrosión.

● El montaje tiene ajuste de nivelación de -10° a   +15° (80W-230W).

● Calificación de vibración 3G.


MONTAJE

Instalación de entrada lateral disponible, 80W-230W  Entrada lateral y poste superior  disponible



USO RECOMENDADO

iluminación de carreteras

luz de la calle

Luz de camino

Pasarelas de jardín



GARANTÍA

Garantía estándar de 5 años, garantía opcional de 10 años.Consulte con ventas de AOK para obtener un acuerdo detallado.



DIMENSIÓN

Tamaño IL02 (1)

CERTIFICACIÓN/LISTADO

Listado CE/RoHS/ENEC/CB





Diagrama de distribución

IL02-T201IL02-T211IL02-T221IL02-T301IL02-T311IL02-T321IL02-T411

Parámetro estándar

Datos eléctricos
Modelo AOK-80WiL02 AOK-90WiL02 AOK-100WiL02 AOK-120WiL02 AOK-130WiL02 AOK-140WiL02 AOK-150WiL02
Rangos de potencia 80W-150W
Voltaje de entrada

100-277 VCA
THD

<20%
FP

>0,95
Conductor

Inventronics/Sosen/Philips.Clase 1/ Clase 2, UE
Temperatura de funcionamiento

-40 °C a 50 °C (-40 °F a 122 °F)
Opción de control

DALI, 1-10V/PWM/   oscurecimiento del temporizador, Nema, Zhaga,   Sensor de detección de presencia.Dim-to-Off con energía en espera <= 0.5W.
Protección contra sobretensiones

10kV / 20kV opcional
Datos fotométricos
Eficacia (LM/W)
(IRC 70Ra, 5000K)
(Desv estándar ±3%)
T201 144 lm/W 143lm/W 141lm/W 137lm/W 135 lm/W 130lm/W 128lm/W
T211 143lm/W 142 lm/W 140 lm/W 136lm/W 134lm/W 129lm/W 127lm/W
T221 154 lm/W 152 lm/W 150 lm/W 145 lm/W 143lm/W 141lm/W 139lm/W
T301 141lm/W 140 lm/W 138lm/W 134lm/W 132 lm/W 127lm/W 125 lm/W
T311 143lm/W 142 lm/W 140 lm/W 136lm/W 134lm/W 129lm/W 127lm/W
T321 154 lm/W 152 lm/W 150 lm/W 145 lm/W 143lm/W 141lm/W 139lm/W
T411 143lm/W 142 lm/W 140 lm/W 136lm/W 134lm/W 129lm/W 127lm/W
Flujo luminoso (lm) (CRI 70Ra, 5000K)
(Desv estándar ±3%)
T201 11520lm 12870lm 14100lm 16440lm 17550lm 18200lm 19200lm
T211 11440lm 12780lm 14000lm 16320lm 17420lm 18060lm 19050lm
T221 12320lm 13680lm 15000lm 17400lm 18590lm 19740lm 20850lm
T301 11280lm 12600lm 13800lm 16080lm 17160lm 17780lm 18750lm
T311 11440lm 12780lm 14000lm 16320lm 17420lm 18060lm 19050lm
T321 12320lm 13680lm 15000lm 17400lm 18590lm 19740lm 20850lm
T411 11440lm 12780lm 14000lm 16320lm 17420lm 18060lm 19050lm
ULR

= 0%, @ Inclinación de luminaria 0°
CCT

2700K, 3000K, 4000K, 5000K, 5700K, 6500K
IRC

70Ra, 80Ra, 90Ra opcional
Ángulo de haz

30D/60D/90D/120D/T2/T3/T4
Fabricante de LED

LUMILEDS/Seúl
modelo LED

Lumileds 3030/Seúl 3030
Lente

Policarbonato+vidrio templado (5 mm de espesor)
Datos Mecánicos
PI/IK

IP66/IK08, según norma EN 60529 y EN 62262
resistencia de vibracion

3G, conforme a la norma IEC 68-2-6.
SCx Frente: 0,0219 m²;Lado: 0,035 m² Frente: 0,0219 m²;Lado: 0,035 m²
Materiales

Aluminio fundido a presión de alta resistencia (EN AC-46100)
Pintura

Negro, Plata, Solicitud personalizada
Tratamiento de superficies

Poliéster termoendurecible anti-UV / Imprimación epoxi de 80 micras + Poliéster termoendurecible anti-UV (para ambientes extremadamente corrosivos).
Cable

Precableado con cable de 30 cm (Otras longitudes bajo pedido)
Montaje

Entrada lateral/parte superior del poste
Otros
Esperanza de vida

L90B10 > 52000h, @Ta 25°C
Garantía

5 años (Extensión de garantía hasta 10 años bajo pedido)
Tamaño del producto 646*240*137mm
Tamaño del cartón 715*290*200mm
Peso neto 5,4 kg
Peso bruto 6,1 kg
Recomendar   altura de instalación General 4-12m, según los requisitos reales del proyecto
Campo de aplicación

Calle urbana y rural
